當前位置:首頁 > 產品中心 > 冶金閥門冶金閥門

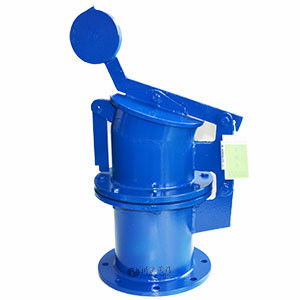

泄爆閥 | XB-42
泄爆閥 產品說明
XB-42泄爆閥用于承受壓力的氣體管路,起瞬間泄壓作用,消除對管路的破壞,防止爆炸超壓發生事故,是一種符合“壓力容器安全監察規程”要求的安全裝置。XB-42泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間,與閥體用螺栓連接。系統超壓時,爆破膜破裂,瞬間泄壓,閥蓋彈起后在重力作用下復位。
XB-42泄爆閥結構合理,泄爆速度快,更換爆破膜方便,適用于爆炸計算壓力<0.76Mpa的場合。
泄爆閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。
泄爆閥 零件參數
零件名稱 | 閥體 | 連接體 | 杠桿 | 閥蓋 |
材料 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 碳素鋼 |

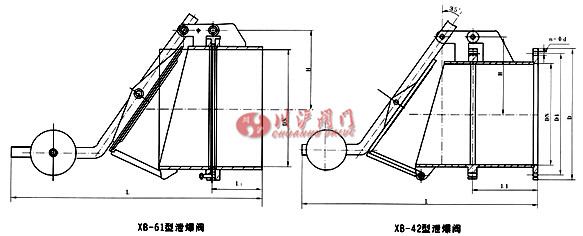

泄爆閥 結構圖
泄爆閥 連接尺寸
DN | D | N-φd | D1 | b | L | L1 | H | 重量 |
300 | 440 | 12-φ22 | 395 | 16 | 880 | 250 | 250 | 52 |
350 | 490 | 12-φ22 | 445 | 16 | 907 | 250 | 275 | 69 |
400 | 540 | 12-φ22 | 495 | 16 | 1010 | 250 | 300 | 77 |
450 | 595 | 12-φ22 | 550 | 16 | 1060 | 252 | 325 | 83 |
500 | 645 | 20-φ22 | 600 | 20 | 1180 | 300 | 370 | 112 |
600 | 755 | 20-φ26 | 705 | 20 | 1280 | 300 | 420 | 152 |
700 | 860 | 24-φ26 | 810 | 20 | 1390 | 300 | 470 | 193 |
800 | 975 | 24-φ30 | 920 | 20 | 1480 | 300 | 520 | 265 |
900 | 1075 | 24-φ30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
1000 | 1175 | 24-φ30 | 1120 | 20 | 1680 | 350 | 650 | 375 |

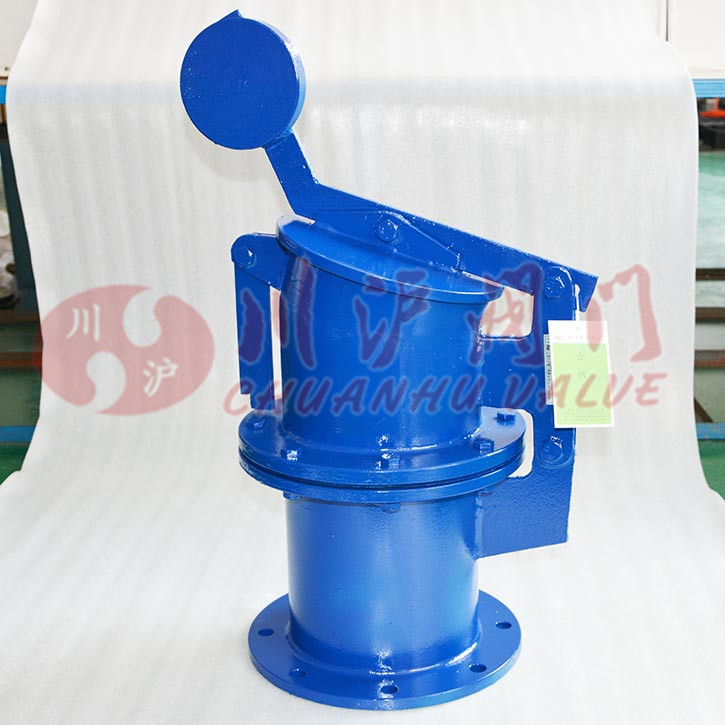

泄爆閥 圖片
