電動高溫通風蝶閥 | CHD941W

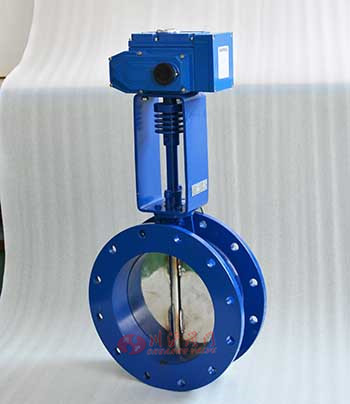

電動高溫通風蝶閥圖片

電動高溫通風蝶閥 產品說明
電動高溫通風蝶閥是由通風蝶閥和電動執行器組成,并加高支架帶散熱片,適用于溫度較高的場合保護電動執行器的使用壽命,它與電動單元組合儀表配合使用。電動高溫通風蝶閥、電動煙氣蝶閥亦可配置調節型電動執行器,執行機構內有伺服系弘,無須另配伺服放大器。 電動高溫通風蝶閥被廣泛地應用于冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣等。
電動高溫通風蝶閥 性能參數
公稱通徑 DN(mm) 50-2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1%泄流量
適用介質 煤氣、含塵氣體、煙道氣等
驅動形式 手動、蝸輪傳動、氣動、電動等
電動高溫通風蝶閥 主要材質
閥體 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨
電動高溫通風蝶閥 密封材料選用和適用溫度
材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 304\316 12CrMoV
耐高溫度 425℃ 345℃ 595℃ 600℃ 560℃
耐低溫度 -29℃ -46℃ -29℃ -196℃ -40℃

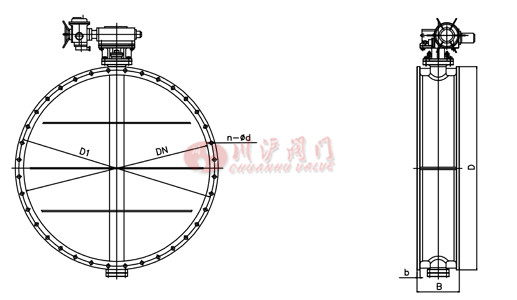

電動高溫通風蝶閥 結構圖

電動高溫通風蝶閥結構圖

電動高溫通風蝶閥 連接尺寸
公稱通徑DN 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值)
0.05MPa和0.25MPa 0.6Mpa
毫米 英寸 L H H0 D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 140 110 88 4-14 140 110 88 4-14
65 2-1/2 112 80 235 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 440 395 363 12-22 440 395 363 12-22
400 16 216 270 863 540 495 463 16-22 490 445 413 16-22
450 18 222 297 918 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 1175 1120 1078 28-30 1175 1120 1078 28-30
電動高溫通風蝶閥 圖片

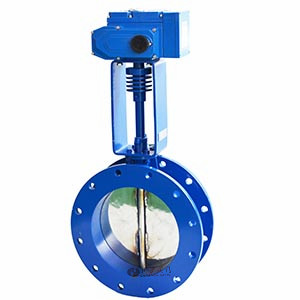

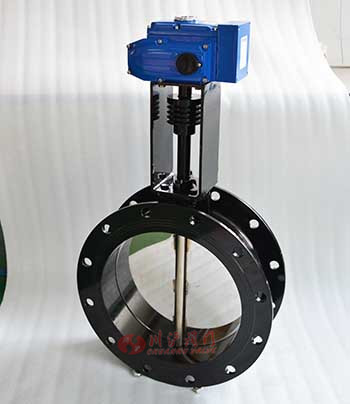

電動高溫通風蝶閥圖片 電動高溫通風蝶閥圖片
