當前位置:首頁 > 產品中心 > 冶金閥門冶金閥門
對夾通風蝶閥 | D371W

對夾通風蝶閥圖片

對夾通風蝶閥 產品說明
對夾通風蝶閥是一種非密閉型蝶閥。 與、氣動執行器相配組成氣動對夾通風蝶閥,廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。
對夾通風氣動蝶閥用途特點:
采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便 內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝,不受介質流向影響
對夾通風蝶閥 性能參數
公稱通徑 DN(mm) 50-2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1%泄流量
適用介質 煤氣、含塵氣體、煙道氣等
驅動形式 手動、蝸輪傳動、氣動、電動等
對夾通風蝶閥 主要材質
閥體 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨
對夾通風蝶閥 密封材料選用和適用溫度
材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 304\316 12CrMoV
耐高溫度 425℃ 345℃ 595℃ 600℃ 560℃
耐低溫度 -29℃ -46℃ -29℃ -196℃ -40℃

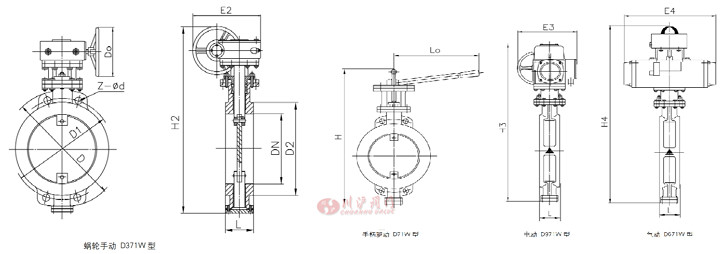

對夾通風蝶閥 結構圖

對夾通風蝶閥結構圖

對夾通風蝶閥 連接尺寸
DN L D D1 D2 Z-d 手柄Lever D71W 型 蝸輪 Worm gear D371W 型 電動 Electric D971W 型 氣動 Pneumatic D671W 型
Lo H1 Do E2 H2 E3 H3 E4 H4
50 43 140 110 88 4-14 270 400 150 193 418 125 575 180 443
65 46 160 130 108 4-14 270 425 150 193 442 125 600 180 467
80 46 190 150 124 4-18 270 435 150 193 453 125 610 245 510
100 52 210 170 144 4-18 270 457 150 193 475 125 630 245 540
125 56 240 200 174 8-18 310 505 150 193 522 245 680 245 587
150 56 265 225 199 8-18 310 537 150 193 638 245 740 350 685
200 60 320 280 254 8-18 370 590 220 319 705 245 805 350 775
250 68 375 335 309 12-18     220 319 775 313 990 350 855
300 78 440 395 363 12-22     280 319 955 313 1045 600 1000
350 78 490 445 413 12-22     280 319 990 313 1115 600 1035
400 102 540 495 463 16-22     320 496 1070 313 1170 600 1105
450 114 595 550 518 16-22     320 496 1145 439 1285 750 1180
500 127 645 600 568 20-22     320 496 1200 439 1340 750 1235
600 154 755 705 667 20-26     320 496 1350 556 1525 750 1385
700 165 860 810 772 24-26     400 686 1550 556 1735 750 1530
800 190 975 920 878 24-30     400 686 1665 556 1850 1060 1645
900 203 1075 1020 978 24-30     450 916 1826 556 1905 1060 1750
1000 216 1175 1120 1078 28-30     450 916 1965 556 2025 1360 1960

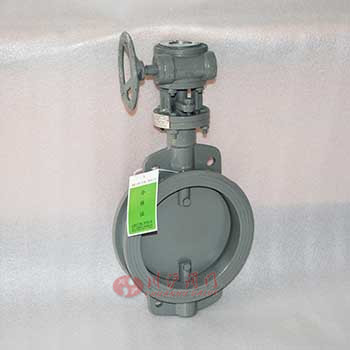

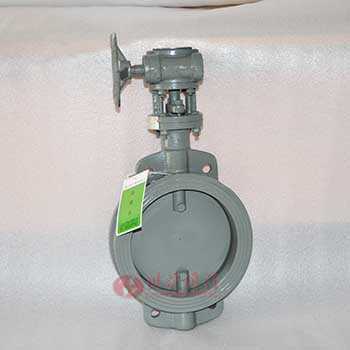

對夾通風蝶閥圖片

對夾通風蝶閥圖片 對夾通風蝶閥圖片
