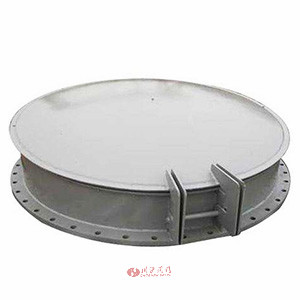

拍門 | PM
拍門 產品說明
拍門是安裝在給排水和污水處理工程的排水管出口的一種單向閥，用以溢流或止回介質，也可用于各種豎井井蓋。按外形構造分圓型拍門和方型拍門。拍門主要由閥體、閥蓋、鉸鏈構件組成，有不銹鋼和碳鋼兩種材質，其啟閉力來自水源壓力，不需人工操作。該拍門內的水壓大于拍門外側壓力，則開啟；反之則關閉，已達到溢流和止回的作用。
拍門 主要性能
公稱壓力：0.1MPA
適用介質：水、河水、污水、海水
適用溫度：≤50℃
主要零部件材質：碳鋼、不銹鋼
口徑：DN150-DN3000

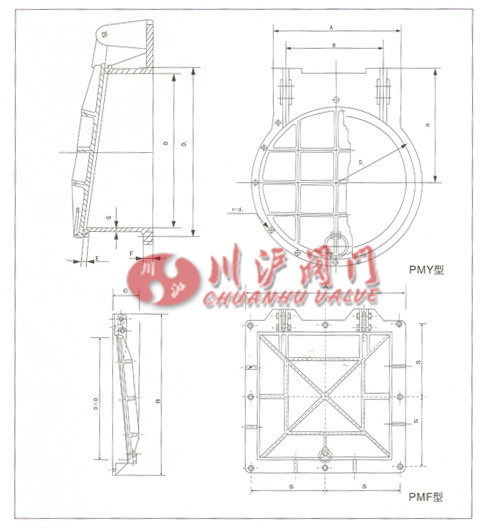

拍門 結構圖
拍門 連接尺寸
| 型號規格D | 安裝型號(mm) | ||||||||
| A | B | D1 | D2 | E | F | G | H | n-d1 | |
| PM-300 | 260 | 200 | 440 | 440 | 20 | 20 | 10 | 250 | 6-Φ22 |
| PM-350 | 300 | 240 | 445 | 500 | 20 | 20 | 12 | 280 | 8-Φ22 |
| PM-400 | 340 | 280 | 515 | 566 | 20 | 20 | 14 | 320 | 8-Φ26 |
| PM-450 | 400 | 290 | 565 | 620 | 25 | 25 | 14 | 350 | 8-Φ28 |
| PM-500 | 450 | 340 | 610 | 670 | 25 | 25 | 14 | 370 | 8-Φ28 |
| PM-550 | 500 | 390 | 655 | 710 | 25 | 25 | 14 | 400 | 8-Φ28 |
| PM-600 | 500 | 390 | 725 | 780 | 25 | 25 | 16 | 450 | 8-Φ28 |
| PM-700 | 600 | 480 | 840 | 896 | 30 | 30 | 20 | 500 | 12-Φ28 |
| PM-800 | 700 | 580 | 950 | 1016 | 30 | 30 | 20 | 550 | 12-Φ30 |
| PM-900 | 800 | 650 | 1020 | 1080 | 36 | 36 | 20 | 620 | 12-Φ30 |
| PM-1000 | 800 | 650 | 1380 | 1470 | 36 | 36 | 20 | 680 | 12-Φ40 |
| PM-1100 | 1050 | 820 | 1590 | 1700 | 40 | 40 | 25 | 730 | 12-Φ45 |
| PM-1500 | 1250 | 1050 | 2020 | 2114 | 40 | 40 | 25 | 950 | 22-Φ48 |
| PM-1600 | 1350 | 1160 | 2230 | 2325 | 40 | 40 | 30 | 1000 | 24-Φ50 |
| PM-1800 | 1600 | 1420 | 40 | 40 | 32 | 1120 | |||
| PM-2000 | 1700 | 1510 | 50 | 50 | 32 | 1250 | |||
