電動通風蝶閥 | CHD941W
電動通風蝶閥 產品說明
電動通風蝶閥,也稱電動煙氣蝶閥。電動通風蝶閥、電動煙氣蝶閥由角行程電動執行器和通風蝶閥組、煙氣蝶閥成,它與電動單元組合儀表配合使用。電動通風蝶閥、電動煙氣蝶閥亦可配置調節型電動執行器,執行機構內有伺服系弘,無須另配伺服放大器。 電動通風蝶閥被廣泛地應用于冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣等。電動通風蝶閥 性能參數
公稱通徑 | DN(mm) | 50-2000 | ||
---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | ≤1%泄流量 | |||
適用介質 | 煤氣、含塵氣體、煙道氣等 | |||
驅動形式 | 手動、蝸輪傳動、氣動、電動等 |
電動通風蝶閥 主要材質
閥體 | 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼 |
---|---|
蝶閥 | 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼 |
密封圈 | 與閥體相同 |
閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
填料 | 氟塑料、柔性石墨 |
電動通風蝶閥 密封材料選用和適用溫度
材料品種 | 碳素鋼 | 低溫碳鋼 | 合金鋼 | 奧氏體不銹鋼 | 鉻鉬鋼 |
---|---|---|---|---|---|
代號 | WCB | LCB | WC6或WC9 | 304\316 | 12CrMoV |
耐高溫度 | 425℃ | 345℃ | 595℃ | 600℃ | 560℃ |
耐低溫度 | -29℃ | -46℃ | -29℃ | -196℃ | -40℃ |
電動通風蝶閥 結構圖
電動通風蝶閥 連接尺寸
DN | D1 | D | B | b | n-d |
---|---|---|---|---|---|
DN200 | 280 | 320 | 140 | 14 | 8—18 |
DN250 | 335 | 375 | 140 | 14 | 12-18 |
DN300 | 395 | 440 | 170 | 14 | 12-22 |
DN400 | 495 | 540 | 190 | 16 | 16-22 |
DN500 | 600 | 645 | 190 | 18 | 16-22 |
DN600 | 705 | 755 | 210 | 20 | 20-26 |
DN700 | 810 | 860 | 210 | 20 | 24-26 |
DN800 | 860 | 900 | 210 | 20 | 24-30 |
DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |

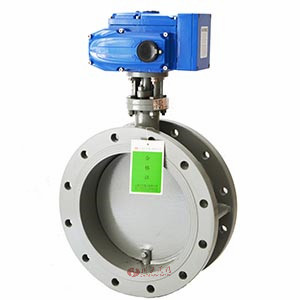

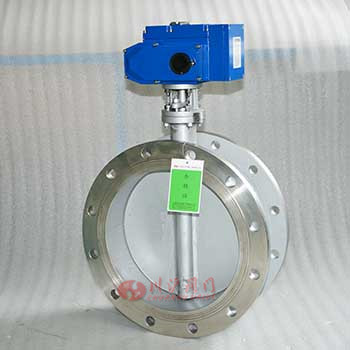

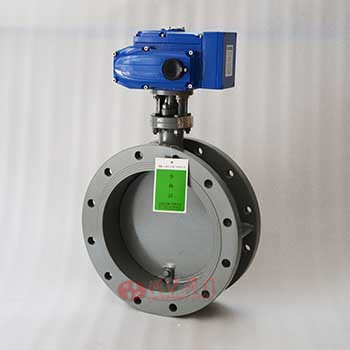

電動通風蝶閥 圖片
