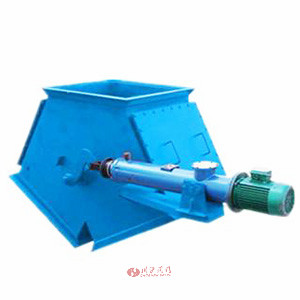

電動三通分料閥 | DSTFLF
電動三通分料閥 產品說明
電動三通分料閥該系列三、四通溜子(又名分料器)廣泛適用于建材、冶金、礦山、輕工、糧食等行業。作為固體晶粒、粉狀物料輸送系統中改變物料流向的理想設備。該閥采用優質鋼板焊接而成,根據不同的需要配備不同的執行機構,具有輕巧耐磨,開位指示明確,切換方便,操作靈活等特點。
該系列閥按型號可分為 側三通溜子,正三通溜子,四通溜子。按驅動方式分為: S 手動, D 電動, Z 自動, Q 氣動, Y 電液動。
電動三通分料閥 性能參數
工作壓力 | 適用溫度 | 適用物料比重 | 適用介質 |
0.01MPa | ≤ 300 ℃ | ≤ 2.5t/m 3 | 晶粒、顆粒、粉狀物料等 |

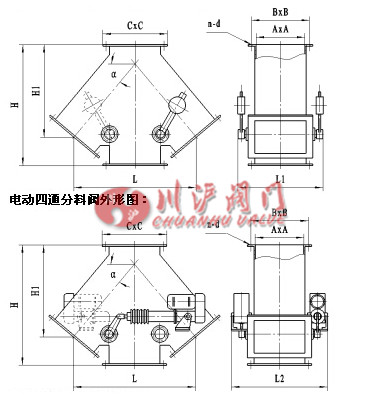

電動三通分料閥 結構圖
電動三通分料閥 連接尺寸
A | B | C | α | H | L | n-d | L1 | L2 | L3 | L4 | L5 | L6 |
200 × 200 | 245 × 245 | 280 × 280 | 45o | 267 | 177 | 8- Φ 10 | 180 | 220 | 220 | 290 | 320 | 340 |
50o | 282 | 174 | ||||||||||
55o | 299 | 161 | ||||||||||
60o | 352 | 160 | ||||||||||
A | B | C | α | H | L | n-d | L1 | L2 | L3 | L4 | L5 | L6 |
250 × 250 | 305 × 305 | 350 × 350 | 45o | 298 | 198 | 12- Φ 10 | 220 | 250 | 250 | 310 | 345 | 410 |
50o | 330 | 193 | ||||||||||
55o | 338 | 181 | ||||||||||
60o | 396 | 182 | ||||||||||
300 × 300 | 355 × 355 | 400 × 400 | 45o | 322 | 212 | 12- Φ 12 | 250 | 280 | 280 | 375 | 370 | 440 |
50o | 349 | 209 | ||||||||||
55o | 386 | 204 | ||||||||||
60o | 431 | 200 | ||||||||||
400 × 400 | 455 × 455 | 500 × 500 | 45o | 381 | 251 | 16- Φ 12 | 280 | 325 | 325 | 425 | 420 | 470 |
50o | 419 | 251 | ||||||||||
55o | 448 | 244 | ||||||||||
60o | 525 | 245 | ||||||||||
500 × 500 | 555 × 555 | 600 × 600 | 45o | 470 | 310 | 20- Φ 14 | 350 | 385 | 395 | 480 | 500 | 520 |
50o | 532 | 320 | ||||||||||
55o | 557 | 290 | ||||||||||
60o | 644 | 300 | ||||||||||
600 × 600 | 655 × 655 | 700 × 700 | 45o | 502 | 290 | 20- Φ 14 | 400 | 450 | 450 | 540 | 550 | 570 |
50o | 561 | 310 | ||||||||||
55o | 643 | 330 | ||||||||||
60o | 738 | 340 | ||||||||||
700 × 700 | 755 × 755 | 800 × 800 | 45o | 617 | 380 | 20- Φ 14 | 450 | 500 | 500 | 630 | 620 | 650 |
50o | 678 | 400 | ||||||||||
55o | 795 | 420 | ||||||||||
60o | 937 | 442 | ||||||||||
800 × 800 | 855 × 855 | 900 × 900 | 45o | 672 | 408 | 24- Φ 14 | 500 | 550 | 550 | 680 | 670 | 700 |
50o | 763 | 445 | ||||||||||
55o | 900 | 482 | ||||||||||
60o | 1057 | 493 |
