產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 冶金閥門冶金閥門
蝸輪通風蝶閥 | D341W

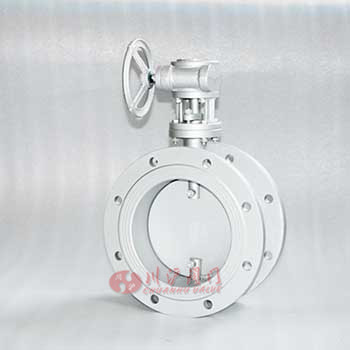

蝸輪通風蝶閥圖片

蝸輪通風蝶閥 產品說明
蝸輪通風蝶閥是由蝶閥和蝸輪箱組成。廣泛適用于 建材、玻璃、礦山、電力、輕工、造紙等行業, 在管路上作為雙向啟閉及調節介質 的流量的重要設備, 對管路中流量根據工況的不同需要進行調節,以滿足管道工藝運行的需要。
手動蝶閥 采用優質鋼板焊接而成, 設計新穎、結構簡單實用、體積小、重量輕、流阻小、啟閉力矩小, 調節輕松自如、靈活可靠, 開度指示顯著、清晰、準確,便于觀察和操作 ,能有效地控制氣體流量,是 各種風管系統中理想的調節設備 。

蝸輪通風蝶閥 性能參數
公稱通徑 DN(mm) 50-2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1%泄流量
適用介質 煤氣、含塵氣體、煙道氣等
驅動形式 手動、蝸輪傳動、氣動、電動等
蝸輪通風蝶閥 主要材質
閥體 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨
蝸輪通風蝶閥 密封材料選用和適用溫度
材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 304\316 12CrMoV
耐高溫度 425℃ 345℃ 595℃ 600℃ 560℃
耐低溫度 -29℃ -46℃ -29℃ -196℃ -40℃

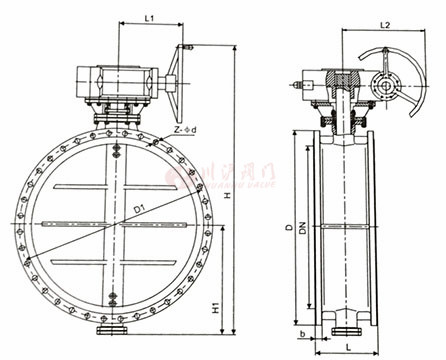

蝸輪通風蝶閥 結構圖

蝸輪通風蝶閥結構圖

蝸輪通風蝶閥 連接尺寸
DN D D1 n-do b L 重量
D41W D341W D941W
200 320 280 8-18 16 140 34 42 78
250 375 335 12-18 16 140 38 46 83
300 440 395 12-22 16 170 48 54 93
350 490 445 12-22 16 170 56 64 95
400 540 495 16-22 16 190 73 81 98
450 595 550 16-22 16 190 81 110 140
500 645 600 20-22 16 190 99 128 179
600 755 705 20-26 18 210 127 157 213
700 860 810 24-26 18 210 152 199 267
800 975 920 24-30 18 210 182 229 326
900 1075 1020 24-30 18 250 240 287 385
1000 1175 1120 28-30 18 250 383 430 528
1100 1275 1220 28-30 18 250 ? 620 682
1200 1375 1320 32-30 18 250 ? 765 827
1400 1575 1520 36-30 18 300 ? 1188 1250
1600 1790 1730 40-30 22 300 ? 1393 155
1800 1990 1930 44-30 22 300 ? 1800 1865
2000 2190 2130 48-30 22 300 ? 2130 2190
2100 2300 2240 52-33 22 300 ? ? 2785
2200 2405 2340 52-33 26 350 ? ? 3690
2400 2605 2540 56-33 26 350 ? ? 4720
2600 2805 2740 60-33 26 350 ? ? 5530
2800 3030 2960 64-36 26 400 ? ? 6035
3000 3230 3160 68-36 26 400 ? ? 6280

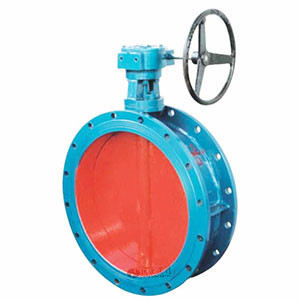

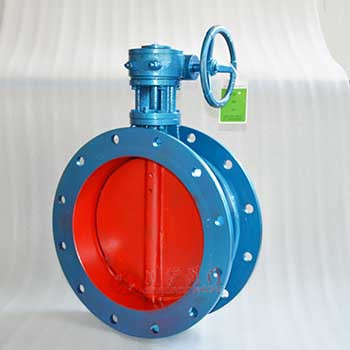

蝸輪通風蝶閥圖片

蝸輪通風蝶閥圖片 蝸輪通風蝶閥圖片

d
