氣動真空蝶閥 | GIQ

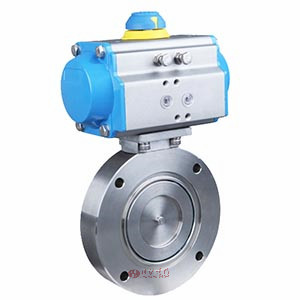

氣動真空蝶閥圖片

氣動真空蝶閥 產品說明
氣動真空蝶閥是由氣動執行器和真空蝶閥組成,使用在負壓的場合,安裝對應的閥門附件可以用來切斷和調節的場合使用,例如:配電磁閥換向閥、限位開關等用在開關和切斷的場合,配閥門定位器,給出模擬量控制信號4-20mA,可以控制閥門開度大小,來實現調節管道壓力、流量、溫度的大小。
氣動真空蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降 很小,故具有較好的流量控制特性。

氣動真空蝶閥 性能參數
公稱通徑 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 800
連接法蘭 JB/T919  GB/T6070
漏氣速率(L/s) 133.3х10-6 133.3х10-5
通導能力(L/s) 48 97 178 260 546 938 1328 2611 3962 6159 8535 10912 13558 16202 22418 41357
氣缸直徑 mm 50 63 80 100 125
適用范圍(Pa) 133.3х10-6 ~ 101х103
介質溫度(℃) -25~80
電磁換向閥電源
電壓及頻率(W)
220/50
電磁換向閥功率(W) 10
氣源壓力(MPa) 0.4~0.6
啟閉時間(S) <3
開閥時,閥板兩側壓力差(KPa) ≤101
氣動真空蝶閥 材質說明
零件名稱 閥體和蝶板 構件 密封墊(閥體、蝶板)
材料 碳素鋼(鍍鎳) 2Cr13 丁腈橡膠
不銹鋼 不銹鋼 丁腈橡膠/氟橡膠

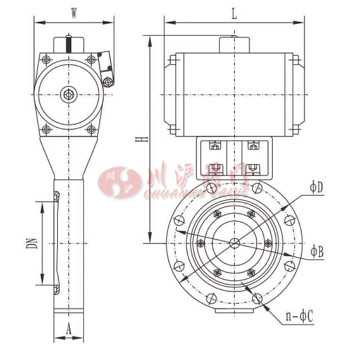

氣動真空蝶閥 結構尺寸圖

氣動真空蝶閥結構圖

氣動真空蝶閥 連接尺寸
型號 通徑
(DN)
OD OB H A L W n—C
GIQ-50 50 110 90 210 26 168 92 4-9
GIQ-63 63 130 110 220 32
GIQ-80 80 145 125 252 204 105 8-9
GIQ-100 100 165 145 262
GIQ-125 125 200 175 278 35 8-11
GIQ-150 150 225 200 336 268 140
GIQ-200 200 285 260 388 45 298 165 12-11
GIQ-250 250 335 310 458 50 458 200
GIQ-300 300 425 395 560 55 525 206 12-14
GIQ-400 400 510 480 640 60 532 226 16-14
GIQ-500 500 600 565 788 80 742 325 12-18
GIQ-600 600 710 670 880 100 860 380 12-21

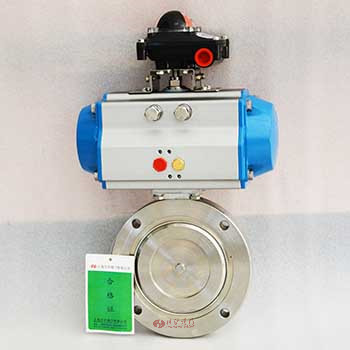

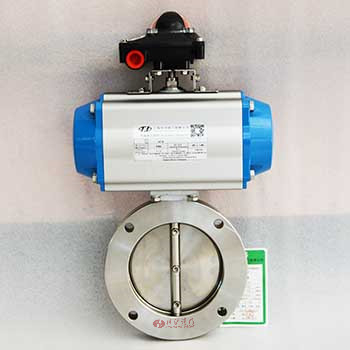

氣動真空蝶閥 圖片

氣動真空蝶閥圖片 氣動真空蝶閥圖片
