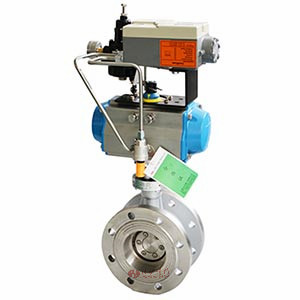

氣動法蘭調節蝶閥 | CHD643H/Y
氣動法蘭調節蝶閥 產品說明
氣動法蘭調節蝶閥是由氣動執行器和法蘭蝶閥、閥門定位器組成,控制系統輸出控制信號4-20mA,閥門定位器接收4-20mA信號,來控制閥門開度的大小,實現對介質的流量、壓力、溫度等調節。氣動法蘭調節蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降 很小,故具有較好的流量控制特性。氣動法蘭調節蝶閥適用于適用于如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
氣動法蘭調節蝶閥 性能參數
公稱通徑 mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公稱壓力 MPa | 0.6、1.0、1.6、2.5 | |||||||||||||||||
連接方式 | 法蘭式 | |||||||||||||||||
動作范圍 | 0~90° | |||||||||||||||||
密封形式 | 金屬密封 | |||||||||||||||||
執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | |||||||||||||||||
供氣壓力 | 0.4~0.7MPa | |||||||||||||||||
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |||||||||||||||||
環境溫度 | -30~+70℃ | |||||||||||||||||
作用形式 | 單作用執行機構、雙作用執行機構 | |||||||||||||||||
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動法蘭調節蝶閥 材質說明
零件名稱 | 材料名稱 |
---|---|
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
氣動法蘭調節蝶閥 結構尺寸圖
氣動法蘭調節蝶閥 連接尺寸
主要外形尺寸mm-PN16(16bar) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
公稱通徑 DN |
外形尺寸mm | 連接尺寸mm | 執行器型號 | |||||||
L | L1 | L2 | H | D | D1 | D2 | f | N-D | ||
50 | 108 | 159/211 | 83/95 | 277/205 | 165 | 125 | 99 | 3 | 4-18 | AT-D-63/AT-S-75 |
65 | 112 | 211/248 | 95/107 | 287/315 | 185 | 145 | 118 | 3 | 4-18 | AT-D-75/AT-S-88 |
80 | 114 | 248/269 | 107/123 | 365/375 | 200 | 160 | 132 | 3 | 8-18 | AT-D-88/AT-S-100 |
100 | 127 | 269/315 | 123/141 | 420/436 | 220 | 180 | 156 | 3 | 8-18 | AT-D-100/AT-S-115 |
125 | 140 | 315/345 | 141/152 | 436/462 | 250 | 210 | 184 | 3 | 8-18 | AT-D-115/AT-S-125 |
150 | 140 | 345/409 | 152/172 | 466/543 | 285 | 240 | 211 | 3 | 8-22 | AT-D-125/AT-S-145 |
200 | 152 | 409/438 | 172/187 | 593/665 | 340 | 295 | 266 | 3 | 12-22 | AT-D-145/AT-S-160 |
250 | 165 | 438/550 | 187/215 | 682/752 | 405 | 355 | 319 | 3 | 12-26 | AT-D-160/AT-S-190 |
300 | 178 | 550/600 | 215/240 | 725/772 | 460 | 410 | 370 | 4 | 12-26 | AT-D-190/AT-S-210 |
350 | 190 | 600/633 | 240/262 | 832/880 | 520 | 470 | 429 | 4 | 16-26 | AT-D-210/AT-S-240 |
400 | 216 | 633/730 | 262/330 | 862/968 | 580 | 525 | 480 | 4 | 16-30 | AT-D-240/AT-S-270 |
450 | 222 | 633/1700 | 262/440 | 945/1005 | 640 | 585 | 548 | 4 | 20-30 | AT-D-240/AT-S-25 |
500 | 229 | 730/1700 | 330/440 | 1058/1060 | 715 | 650 | 609 | 4 | 20-33 | AT-D-270/AT-S-25 |
600 | 267 | 1180/1700 | 368/440 | 1108/1195 | 840 | 770 | 720 | 5 | 20-36 | AW-D-20/AW-S-25 |
700 | 292 | 1320/1970 | 440/480 | 1170/1255 | 910 | 840 | 794 | 5 | 24-36 | AW-D-25/AW-S-28 |
800 | 318 | 1430/2700 | 480/560 | 1325/1365 | 1025 | 950 | 901 | 5 | 24-39 | AT-D-28/AT-S-35 |
主要外形尺寸mm-PN25(25bar) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
公稱通徑 DN |
外形尺寸mm | 連接尺寸mm | 執行器型號 | |||||||
L | L1 | L2 | H | D | D1 | D2 | f | N-D | ||
50 | 108 | 159/211 | 83/95 | 277/205 | 165 | 125 | 99 | 3 | 4-18 | AT-D-63/AT-S-75 |
65 | 112 | 211/248 | 95/107 | 287/325 | 185 | 145 | 118 | 3 | 8-18 | AT-D-75/AT-S-88 |
80 | 114 | 248/269 | 107/123 | 365/391 | 200 | 160 | 132 | 3 | 8-18 | AT-D-88/AT-S-100 |
100 | 127 | 269/315 | 123/141 | 420/457 | 235 | 190 | 156 | 3 | 8-22 | AT-D-100/AT-S-115 |
125 | 140 | 315/345 | 141/152 | 436/462 | 270 | 220 | 184 | 3 | 8-26 | AT-D-115/AT-S-125 |
150 | 140 | 345/409 | 172/187 | 466/543 | 300 | 250 | 211 | 3 | 8-26 | AT-D-125/AT-S-145 |
200 | 152 | 409/438 | 187/215 | 593/665 | 360 | 310 | 274 | 3 | 12-26 | AT-D-145/AT-S-160 |
250 | 165 | 438/550 | 215/240 | 682/752 | 425 | 370 | 330 | 3 | 12-30 | AT-D-160/AT-S-190 |
300 | 178 | 550/600 | 240/262 | 702/820 | 485 | 430 | 389 | 4 | 16-30 | AT-D-190/AT-S-210 |
350 | 190 | 600/633 | 262/330 | 832/938 | 555 | 490 | 448 | 4 | 16-33 | AT-D-210/AT-S-240 |
400 | 216 | 633/730 | 262/440 | 910/968 | 620 | 550 | 503 | 4 | 16-36 | AT-D-240/AT-S-270 |
450 | 222 | 633/1700 | 330/440 | 1005/1010 | 670 | 600 | 548 | 4 | 20-36 | AT-D-240/AT-S-25 |
500 | 229 | 730/1700 | 330/440 | 1058/1065 | 730 | 660 | 609 | 4 | 20-36 | AT-D-270/AT-S-25 |
600 | 267 | 1180/1700 | 440/480 | 1110/1195 | 845 | 770 | 720 | 4 | 20-39 | AW-D-25/AW-S-28 |
700 | 292 | 1320/1970 | 480/560 | 1255/1295 | 960 | 875 | 820 | 5 | 24-42 | AW-D-28/AW-S-35 |
800 | 318 | 1430/2700 | 260/580 | 1325/1365 | 1085 | 990 | 928 | 5 | 24-48 | AT-D-35/AT-S-40 |
主要外形尺寸mm-PN40(40bar) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
公稱通徑 DN |
外形尺寸mm | 連接尺寸mm | 執行器型號 | |||||||
L | L1 | L2 | H | D | D1 | D2 | f | N-D | ||
50 | 108 | 211/248 | 95/107 | 277/305 | 165 | 125 | 99 | 3 | 4-18 | AT-D-75/AT-S-88 |
65 | 112 | 248/269 | 107/123 | 310/341 | 185 | 145 | 118 | 3 | 8-18 | AT-D-88/AT-S-100 |
80 | 114 | 269/315 | 123/141 | 375/412 | 200 | 160 | 132 | 3 | 8-18 | AT-D-100/AT-S-115 |
100 | 127 | 315/345 | 141/152 | 436/462 | 235 | 190 | 156 | 3 | 8-22 | AT-D-115/AT-S-125 |
125 | 140 | 345/438 | 152/187 | 462/513 | 270 | 220 | 184 | 3 | 8-26 | AT-D-125/AT-S-160 |
150 | 140 | 438/550 | 187/240 | 543/615 | 300 | 250 | 211 | 3 | 8-26 | AT-D-160/AT-S-210 |
200 | 152 | 550/600 | 215/262 | 665/760 | 375 | 320 | 284 | 3 | 12-30 | AT-D-190/AT-S-240 |
250 | 165 | 600/633 | 240/262 | 752/858 | 450 | 385 | 315 | 3 | 12-33 | AT-D-210/AT-S-240 |
300 | 178 | 633/730 | 262/330 | 820/880 | 515 | 450 | 409 | 4 | 16-33 | AT-D-240/AT-S-270 |
350 | 190 | 730/1700 | 330/440 | 938/940 | 580 | 510 | 465 | 4 | 16-36 | AT-D-270/AW-S-25 |
400 | 216 | 1180/1700 | 365/440 | 970/1055 | 660 | 585 | 535 | 4 | 16-39 | AW-D-20/AW-S-25 |
450 | 222 | 1180/1970 | 440/480 | 1005/1090 | 685 | 610 | 560 | 4 | 20-39 | AW-D-20/AW-S-28 |
500 | 229 | 1320/1970 | 440/480 | 1145/1185 | 755 | 670 | 615 | 4 | 20-42 | AW-D-25/AW-S-28 |
600 | 267 | 1970/2700 | 480/560 | 1195/1235 | 890 | 795 | 735 | 5 | 20-48 | AW-D-28/AW-S-35 |
主要外形尺寸mm-Class150 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
公稱通徑 DN |
外形尺寸mm | 連接尺寸mm | 執行器型號 | |||||||
L | L1 | L2 | H | D | D1 | D2 | f | N-D | ||
50 | 108 | 159/211 | 83/95 | 277/205 | 152 | 120.5 | 92 | 2 | 4-19 | AT-D-63/AT-S-75 |
65 | 112 | 211/248 | 95/107 | 287/325 | 178 | 139.5 | 105 | 2 | 4-19 | AT-D-75/AT-S-88 |
80 | 114 | 248/269 | 107/123 | 365/391 | 190 | 152.5 | 127 | 2 | 4-19 | AT-D-88/AT-S-100 |
100 | 127 | 269/315 | 123/141 | 420/457 | 229 | 190.5 | 157 | 2 | 8-19 | AT-D-100/AT-S-115 |
125 | 140 | 315/345 | 141/152 | 436/462 | 254 | 216 | 186 | 2 | 8-22 | AT-D-115/AT-S-125 |
150 | 140 | 345/409 | 152/172 | 466/543 | 279 | 241.5 | 216 | 2 | 8-22 | AT-D-125/AT-S-145 |
200 | 152 | 409/438 | 172/215 | 593/665 | 343 | 298.5 | 270 | 2 | 8-22 | AT-D-145/AT-S-190 |
250 | 165 | 438/550 | 187/240 | 682/752 | 406 | 362 | 324 | 2 | 12-25 | AT-D-160/AT-S-210 |
300 | 178 | 550/600 | 240/262 | 702/820 | 483 | 432 | 381 | 2 | 12-25 | AT-D-190/AT-S-240 |
350 | 190 | 600/633 | 240/262 | 832/938 | 533 | 476 | 413 | 2 | 12-29 | AT-D-210/AT-S-240 |
400 | 216 | 633/730 | 262/330 | 910/968 | 597 | 540 | 470 | 2 | 16-29 | AT-D-240/AT-S-270 |
450 | 222 | 633/1700 | 262/330 | 1005/1010 | 635 | 578 | 533 | 2 | 16-32 | AT-D-240/AT-S-270 |
500 | 229 | 730/1700 | 330/440 | 1058/1065 | 699 | 635 | 584 | 2 | 20-32 | AT-D-270/AT-S-25 |
600 | 267 | 1180/1700 | 365/440 | 1110/1195 | 813 | 749.5 | 682 | 2 | 20-35 | AW-D-20/AW-S-25 |
700 | 292 | 1320/1970 | 440/480 | 1255/1295 | 947 | 863.6 | 800 | 2 | 28-35 | AW-D-25/AW-S-28 |
800 | 318 | 1430/2700 | 480/560 | 1325/1365 | 1060 | 978 | 914 | 2 | 28-41 | AW-D-28/AW-S-35 |
主要外形尺寸mm-Class300 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
公稱通徑 DN |
外形尺寸mm | 連接尺寸mm | 執行器型號 | |||||||
L | L1 | L2 | H | D | D1 | D2 | f | N-D | ||
50 | 108 | 211/248 | 95/107 | 277/305 | 165 | 127 | 92 | 2 | 8-19 | AT-D-75/AT-S-88 |
65 | 112 | 248/269 | 107/123 | 310/341 | 190 | 149 | 105 | 2 | 8-22 | AT-D-88/AT-S-100 |
80 | 114 | 269/315 | 123/141 | 375/412 | 210 | 168.5 | 127 | 2 | 8-22 | AT-D-100/AT-S-115 |
100 | 127 | 315/345 | 141/152 | 436/462 | 254 | 200 | 157 | 2 | 8-22 | AT-D-115/AT-S-125 |
125 | 140 | 345/438 | 152/187 | 462/513 | 279 | 235 | 186 | 2 | 8-22 | AT-D-125/AT-S-160 |
150 | 140 | 438/600 | 187/240 | 543/615 | 318 | 270 | 216 | 2 | 12-22 | AT-D-145/AT-S-160 |
200 | 152 | 550/600 | 215/262 | 665/760 | 381 | 330 | 270 | 2 | 12-25 | AT-D-160/AT-S-210 |
250 | 165 | 600/633 | 240/262 | 752/858 | 445 | 387.5 | 324 | 2 | 16-29 | AT-D-190/AT-S-240 |
300 | 178 | 633/730 | 240/262 | 820/880 | 521 | 451 | 381 | 2 | 16-32 | AT-D-210/AT-S-270 |
350 | 190 | 633/1700 | 262/440 | 938/940 | 584 | 514.5 | 413 | 2 | 20-32 | AT-D-240/AW-S-25 |
400 | 216 | 730/1700 | 330/440 | 970/1055 | 648 | 571.5 | 470 | 2 | 20-35 | AT-D-270/AW-S-25 |
450 | 222 | 730/1700 | 330/440 | 1005/1090 | 711 | 628.5 | 533 | 2 | 24-35 | AT-D-270/AW-S-25 |
500 | 229 | 1180/1970 | 365/1970 | 1145/1185 | 775 | 686 | 584 | 2 | 24-35 | AW-D-20/AW-S-25 |
600 | 267 | 1320/1970 | 440/480 | 1195/1235 | 914 | 813 | 682 | 2 | 24-41 | AW-D-25/AW-S-28 |

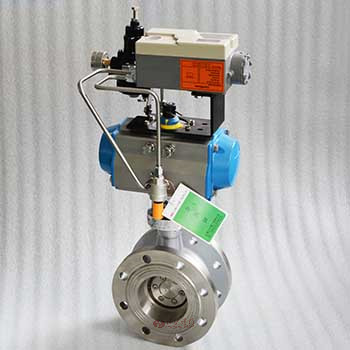

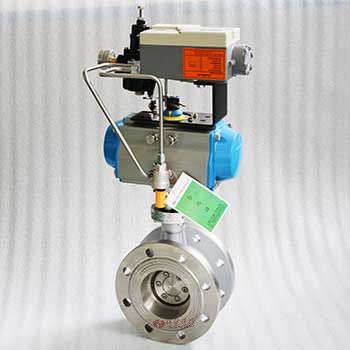

氣動法蘭調節蝶閥 圖片
