產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動衛生級蝶閥 | CHD681X

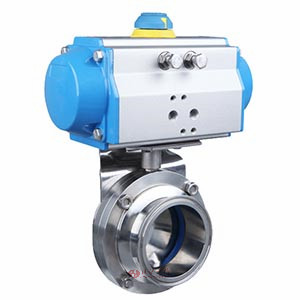

氣動衛生級蝶閥 產品圖片

氣動衛生級蝶閥 產品說明
氣動衛生級蝶閥是一種轉角90°的旋轉類蝶閥，連接方式快裝(卡箍)連接。衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
　　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

氣動衛生級蝶閥 性能參數
公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400
動作范圍 0～90°
允許壓差△P 小于公稱壓力（1.6MPa）
泄漏量Q 按GB/T4213－92，為Kv值的10-4
環境溫度oC －20～60oC
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的±2%
配用執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4～20mA模擬量信號控制
氣動衛生級蝶閥 材質說明
零件名稱 材料
閥體 304、316、316L
蝶板 304、316、316L
密封圈 硅橡膠、氟橡膠、聚四氟
閥桿 304、316、316L
填料 硅橡膠、氟橡膠、聚四氟

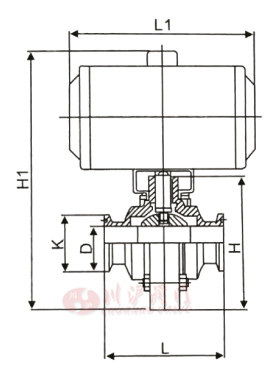

氣動衛生級蝶閥 結構尺寸圖

氣動衛生級蝶閥結構圖

氣動衛生級蝶閥 連接尺寸
規格￠ L1 H1 K D H L 重量Kg 執行器規格
￠19 147 210 50.5 16 105 66 2.8 AT52
￠25 147 210 50.5 22 105 66 2.7 AT52
￠32 147 210 50.5 29 105 66 2.6 AT52
￠38 147 210 50.5 35 105 70 2.7 AT52
￠45 147 215 64 42 120 70 2.8 AT52
￠51 147 225 64 48 130 76 3.0 AT52
￠57 168 250 77 53 135 76 4.0 AT63
￠63 168 260 77 59 145 76 4.1 AT63
￠76 168 270 91 72 155 80 4.4 AT63
￠89 168 285 106 85 170 84 5.1 AT63
￠102 183 310 119 98 185 85 6.1 AT75
￠133 205 350 145 127 215 122 9.0 AT83
￠159 260 385 183 153 245 123 12.2 AT92
￠219 265 460 233 213 310 134 17,7 AT105

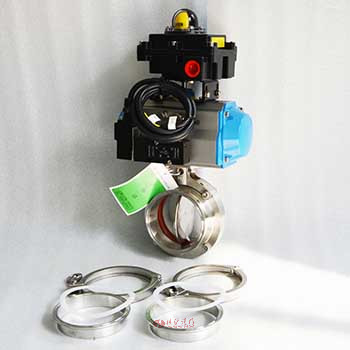

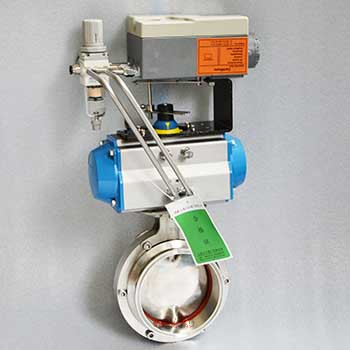

氣動衛生級蝶閥圖片

氣動衛生級蝶閥圖片 氣動衛生級蝶閥圖片
