氣動衛生級蝶閥 | CHD681X

氣動衛生級蝶閥圖片

氣動衛生級蝶閥 產品說明
氣動衛生級蝶閥是一種轉角90°的旋轉類蝶閥,連接方式快裝(卡箍)連接。衛生級氣動蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染??焖俨鹧b閥,使閥門打開和維修快捷容易,使過程停機時間縮短。氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
  蝶閥安裝時,先關閉閥門,后進行安裝,以防止碰傷蝶板密封面。兩管道法蘭而應平行,使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大,保證不大于5mm,以防壓板受壓位置不對而變形失效。

氣動衛生級蝶閥 性能參數
動作范圍 0~90°
允許壓差△P 小于公稱壓力(1.6MPa)
泄漏量Q 按GB/T4213-92,為Kv值的10-4
環境溫度oC -20~60oC
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的±2%
氣動衛生級蝶閥 材質說明
零件名稱 材料
閥體 304、316、316L
蝶板 304、316、316L
密封圈 硅橡膠、氟橡膠、聚四氟
閥桿 304、316、316L
填料 硅橡膠、氟橡膠、聚四氟

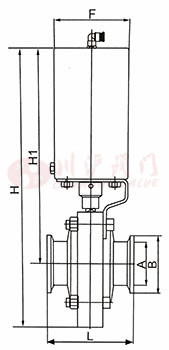

氣動衛生級蝶閥 結構尺寸圖

氣動衛生級蝶閥結構圖

氣動衛生級蝶閥 連接尺寸
規格? 英寸 B A L H H1
19 3/4" 50.5 16 66 205 245
25 1" 50.5 22 66 205 245
32 1 1/4" 50.5 29 66 205 245
38 1 1/2” 50.5 35 70 205 245
45 1 3/4" 64 42 70 210 250
51 2" 64 48 70 215 255
57 2 1/4" 77.5 53 76 220 265
63 2 1/2" 77.5 59 76 225 265
76 3" 91 72 80 230 285
89 3 1/2" 106 85 84 235 290
102 4" 119 98 85 240 295

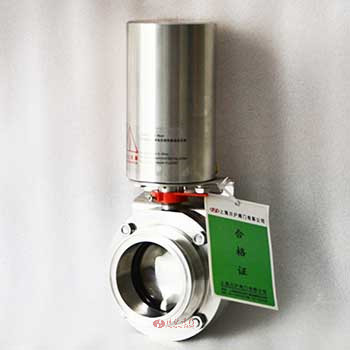

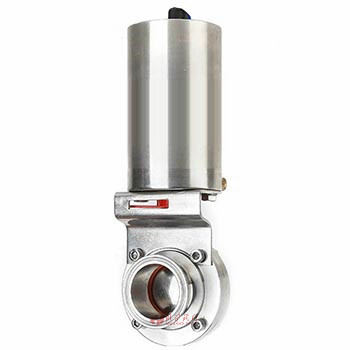

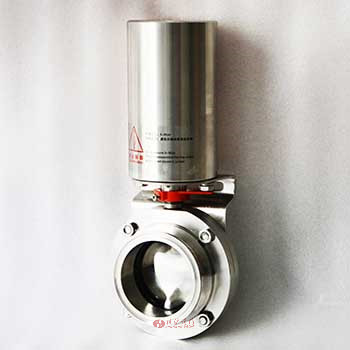

氣動衛生級蝶閥圖片

氣動衛生級蝶閥圖片 氣動衛生級蝶閥圖片
