氣動伸縮蝶閥 | CHSD643H

氣動伸縮蝶閥 產品圖片

氣動伸縮蝶閥 產品說明
氣動伸縮蝶閥是由氣動執行器和伸縮蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動伸縮蝶閥適用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。

氣動伸縮蝶閥 性能參數
公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
氣動伸縮蝶閥 執行標準
設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗 GB/T13927-1992;JB/T9092-1999
氣動伸縮蝶閥 材質說明
零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

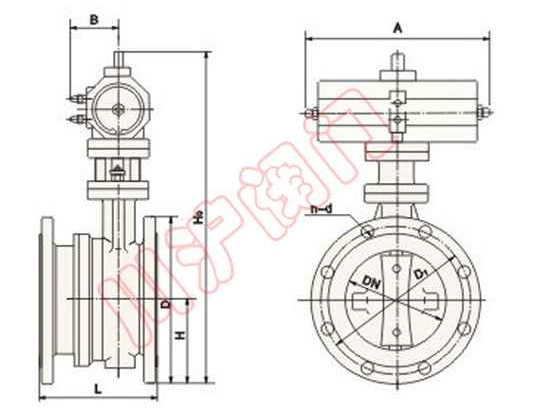

氣動伸縮蝶閥 結構尺寸圖

氣動伸縮蝶閥 結構圖

氣動伸縮蝶閥 連接尺寸
公稱
通徑 		外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值)
H H1 設計
大長度 		設計
小長度 		設計
長度 		A B 0.6MPa 1.0MPa 1.6MPa
毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 80 309 186 156 171 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 95 337 190 160 175 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 98 347 198 166 182 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 114 373 228 188 208 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 128 405 240 201 220 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 139 440 246 206 226 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 174 612 265 219 242 400 425 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 215 693 295 240 267 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
