當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
不銹鋼對夾氣動蝶閥 | CHD671X

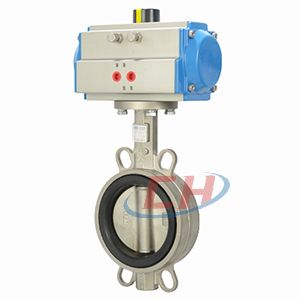

不銹鋼對夾氣動蝶閥圖片

不銹鋼對夾氣動蝶閥 產品說明
CHD671X不銹鋼對夾氣動蝶閥是一款中線軟密封蝶閥，閥體材質可選球墨鑄鐵QT450，碳鋼WCB、不銹鋼304、不銹鋼316，閥座可選丁晴橡膠NBR、三元乙丙橡膠EPDM、四氟橡膠PTFE等。具有結構緊湊、重量輕、零泄漏、開閉迅速等特點，也可以在閥門上安裝定位器或蝸輪箱，實現對管道內介質流量大小的調節和手動操作。閥門廣泛應用于水處理、環保、冶金、化工等場合。

不銹鋼對夾氣動蝶閥 性能參數
公稱通徑DN(mm) 40～1200
公稱壓力 PN1.0、1.6MPa
連接形式 對夾式
閥板形式 垂直板式
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)
不銹鋼對夾氣動蝶閥 材質說明
零件名稱
Part name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
產品型號
Products Model 		CHD67X-10/16
公稱通徑
Nominal Diameter 		DN32-DN200
公稱壓力(MPa)
Nominal Pressure 		PN1.0-1.6MPa
適用介質
Applicable medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable temperature 		-10~110℃

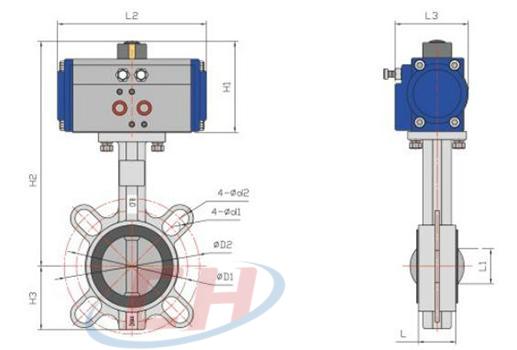

不銹鋼對夾氣動蝶閥 結構尺寸圖

不銹鋼對夾氣動蝶閥結構圖

不銹鋼對夾氣動蝶閥 連接尺寸
規格
Size 		φD1/φD2 4- φd1/d2 H1 H2 H3 L L1 L2 L3
DN40 98.50 19.00 92.0 212 56 33.5 30 147 71.5
110.00 19.00
DN50 107.00 19.00 108.0 238 59 42 32 168 83
125.00 19.00
DN65 119.00 19.00 108.0 251 68 45 47 168 83
145.00 19.00
DN80 154.50 23.00 119.5 274.5 89 45 65 184 95
155.75 24.00
DN100 175.00 19.00 128.7 298.7 103 52.1 91 204 103
190.50 19.00
DN125 210.00 23.00 136.5 326.5 117 55 112 262 108.5
216.00 23.00
DN150 240.25 23.50 153.0 363 130 56 146 268 121.5
240.25 23.50
DN200 292.00 24.60 185.0 428 164 61 194 301 142
296.00 25.00
DN250 357.00 30.00 202.0 484 195 66 242 390 152
357.00 30.00
DN300 400.00 25.00 227.0 537 232 77 292 458 174
432.00 26.00
DN350 460.00 23.00 260.0 625 264.0 77 325 525 206
470.00 26.00
DN400 515.00 26.00 285.0 673 325.0 87 380 532 226
525.00 30.00
DN450 565.00 26.00 319.0 736 330.0 105 428 602 260
585.00 30.00
DN500 620.00 26.00 356.0 836 363.0 130 474 718 294
650.00 33.00
DN600 725.00 20- φ30 380.0 942 459.0 152 573 760 336
770.00 20- φ36

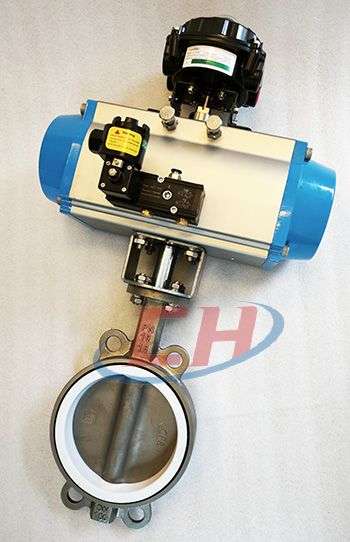

不銹鋼對夾氣動蝶閥 圖片

不銹鋼對夾氣動蝶閥圖片 不銹鋼對夾氣動蝶閥圖片
