產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動襯F46法蘭蝶閥 | CHD641F46

氣動襯F46法蘭蝶閥圖片

氣動襯F46法蘭蝶閥 產品說明
CHD641F46氣動襯F46法蘭蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氣塑料襯里煤閥，具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
襯氟蝶閥的連接方式有對夾式和法蘭式2種，可選配驅動有手柄、蝸輪、氣動執行器和電動執行器等。

氣動襯F46法蘭蝶閥 性能參數
公稱通徑 DN40-1000mm
公稱壓力 PN0.6~1.6Mpa等
Class 150lb等
閥體材質 球墨鑄鐵(QT450)系列；
碳鋼(WCB等)系列；
不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
襯里材質 F46、F4、PFA、PO、PE、PP等
適用溫度 T1:-20-150℃;T2：-20-180℃;
其他溫度可定制
連接方式 對夾、法蘭
氣動執行器 AT系列、AW系列、進口執行器系列
作用方式 雙作用、單作用常閉FC、單作用常開FO
電動執行器 CH系列、CHV系列、進口執行器系列
控制方式 開關型、調節型、智能型、總線型

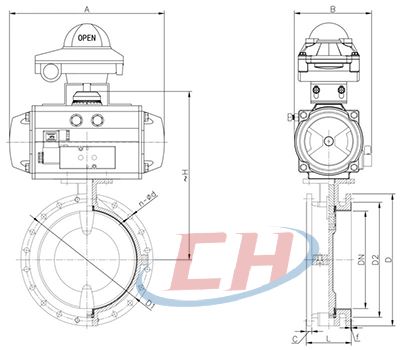

氣動襯F46法蘭蝶閥 結構尺寸圖

氣動襯F46法蘭蝶閥結構圖

氣動襯F46法蘭蝶閥 連接尺寸
公稱通徑
DN 		外形尺寸 連接尺寸
L ~H A B D D1 D2 C f n-φd
40 106 256 152 72 150 110 85 18 3 4-φ18
50 108 256 152 72 165 125 100 18 3 4-φ18
65 112 284 170 84 185 145 120 18 3 4-φ18
80 114 315 185 92 200 160 135 20 3 8-φ18
100 127 337 205 103 220 180 155 20 3 8-φ18
125 140 375 270 107 250 210 185 22 3 8-φ18
150 140 413 275 121 285 240 210 22 3 8-φ23
200 152 490 305 146 340 295 265 24 3 12-φ23
250 165 567 395 167 405 355 320 26 4 12-φ25
300 178 622 460 175 460 410 370 28 4 12-φ25
350 190 680 530 204 520 470 430 30 4 16-φ25

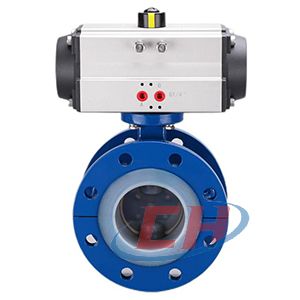

氣動襯F46法蘭蝶閥 圖片

氣動襯F46法蘭蝶閥圖片
