產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動粉料蝶閥 | BL2F

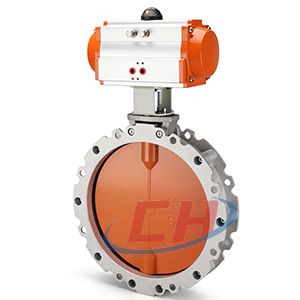

氣動粉料蝶閥圖片

氣動粉料蝶閥 產品說明
BL2F氣動粉料蝶閥,閥體材質鋁合金,閥板可選用304不銹鋼材質,閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體,顆粒物料的應用場合,特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體,顆粒物料處理系統中,氣動粉料蝶閥常常被安裝在料斗,筒倉,螺旋輸送機出口以及氣送管路上。根據應用要求,可以單獨選配驅動手柄或者氣缸驅動套件。

氣動粉料蝶閥 性能參數
型號 BLF、BL2F
公稱通徑 DN100-DN400
壓力(Mpa) 0-0.2
主要零件 閥體 壓鑄鋁合金
閥板 聚氨酯板、鑄鐵閥板、鋁板、不銹鋼閥板
密封圈 丁晴膠NBR、三元乙丙橡膠EPDM、硅膠SI、食品級橡膠
適用介質 水泥粉、面粉等粉料、空氣、尾氣等氣體
連接方式 單法蘭、雙法蘭
控制方式 開關型、調節型
適用溫度(℃) -15--100
氣動執行器 型號 CP、GT系列、AT系列、AW系列
壓力(Mpa) 0.4-0.7
氣動粉料蝶閥單法蘭 結構尺寸圖

氣動粉料蝶閥結構圖

氣動粉料蝶閥 連接尺寸
型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5
氣動粉料蝶閥雙法蘭 結構尺寸圖

氣動粉料蝶閥結構圖

氣動粉料蝶閥 連接尺寸
型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

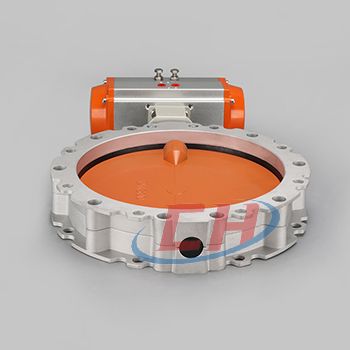

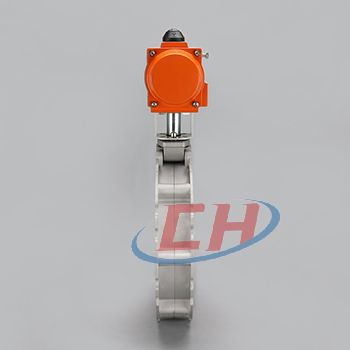

氣動粉料蝶閥 圖片

氣動粉料蝶閥圖片 氣動粉料蝶閥圖片
