產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 球閥球閥
鑄鋼法蘭球閥 | Q41F

鑄鋼法蘭球閥圖片

鑄鋼法蘭球閥 產品說明
鑄鋼法蘭球閥具有體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉等特點。在管道上主要用于切斷、分配和改變介質流動方向，在化工產品、醫藥和食品經營中，在水電、火電和核電的電力經營系統中，在城市和工業企業的給排水、供熱、和供氣系統中，有這廣泛的使用。

鑄鋼法蘭球閥 材質參數
零部件 材質
閥體   ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體 閥桿   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥 座 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片
閥桿座 聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料 聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度 -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(對位聚笨 PPL)
介質 水 蒸汽 油品 硝酸類 強氧化介質 醋酸類 尿素類
鑄鋼法蘭球閥 結構尺寸圖

鑄鋼法蘭球閥結構圖

鑄鋼法蘭球閥 連接尺寸
1.6MPa DN L D D1 D2 b n-φd H D0
凸面法蘭
RF Q41F Q41PPL 16C 16P 16R		 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200
4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R 15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R 20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500

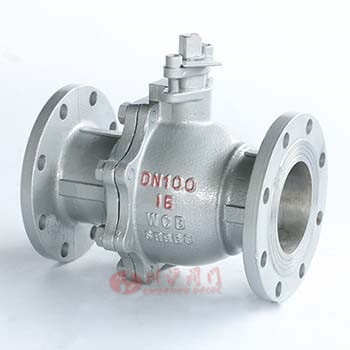

鑄鋼法蘭球閥圖片

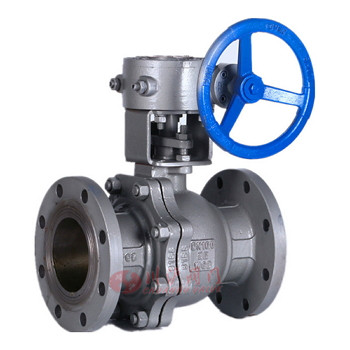

鑄鋼法蘭球閥圖片 鑄鋼法蘭球閥圖片
