三片式卡箍球閥 | Q81F

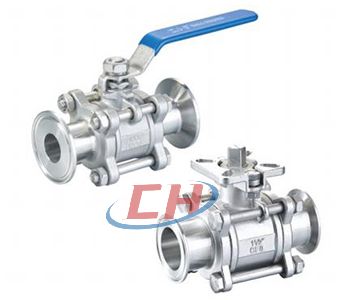

三片式卡箍球閥 產品說明
三片式卡箍球閥是由三段閥體,中間配用螺栓鎖定而成。閥球轉動90度,就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質,閥座采用彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便,能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構,實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。
三片式卡箍球閥 材質參數
序號No零件PARTS | 序號No零件PARTS | 材料MATERIAL | ||
---|---|---|---|---|
1 | 閥蓋BONNET | CF8 | CF8M | CF3M |
2 | 墊片GASKET | PTFE | ||
3 | 閥座SEAT | PTFE | ||
4 | 球體BALL | CF8 | CF8M | CF3M |
5 | 閥體BODY | CF8 | CF8M | CF3M |
6 | 螺栓BOLT | 304 | ||
7 | 彈簧墊圈SPRINGWASHER | 304 | ||
8 | 螺母NUT | 304 | ||
9 | 閥桿STEM | 304 | 316 | 316L |
10 | 閥桿墊圈STEMWASHER | PTFE+25%GF | ||
11 | O形圈ORING | FPM | ||
12 | 填料PACKING | PTFE | ||
13 | 耐磨墊圈WEARWASHER | PTFE+25%GF | ||
14 | 填料蓋GLAND | 304 | ||
15 | 碟形彈簧DISCSPRING | 304 | ||
16 | 螺母NUT | 304 | ||
17 | CROWN WASHER | 304 | ||
18 | 墊圈WASHER | 304 | ||
19 | 手柄HANDLE | 304+PVC | ||
20 | 六角螺栓HEXSOCKETBOLT | 304 | ||
21 | 螺母NUT | 304 |

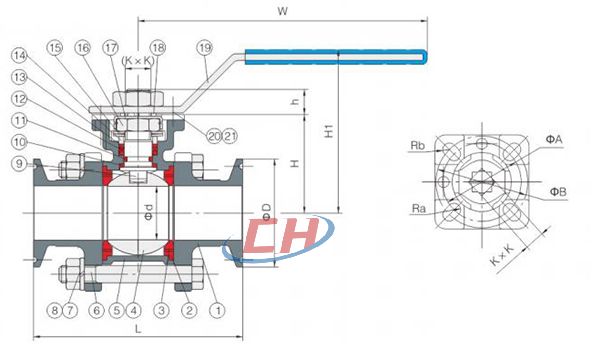

三片式卡箍球閥 結構尺寸圖
三片式卡箍球閥 連接尺寸
尺寸SIZE | d | D | L | H | h | K×K | A | B | Ra | Rb | W | H1 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2” | DN15 | 15 | 50.5 | 97 | 38 | 6 | 6×6 | 36 | 42 | 3.0 | 3.0 | 125 | 72 |
3/4” | DN20 | 20 | 50.5 | 108 | 42 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 76 |
1” | DN25 | 25 | 50.5 | 114 | 48 | 9 | 6×6 | 36 | 42 | 3.0 | 3.0 | 125 | 82 |
1-1/4” | DN32 | 32 | 50.5 | 126 | 61 | 9 | 9×9 | 42 | 50 | 3.0 | 35 | 140 | 95 |
1-1/2” | DN40 | 38 | 50.5 | 142 | 79 | 14 | 14×14 | 50 | 70 | 3.5 | 4.5 | 180 | 115 |
2” | DN50 | 49 | 64 | 157 | 88 | 14 | 14×14 | 70 | 102 | 4.5 | 55 | 180 | 124 |
2-1/2” | DN65 | 65 | 77.5 | 178 | 108 | 17 | 17×17 | 70 | 102 | 4.5 | 5.5 | 260 | 148 |
3” | DN80 | 80 | 91 | 202 | 130 | 17 | 17×17 | 70 | 102 | 4.5 | 55 | 260 | 170 |
