三片式焊接球閥 | Q61F

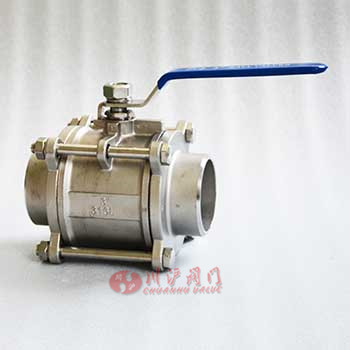

三片式焊接球閥圖片

三片式焊接球閥 產品說明
三片式焊接球閥Q61F三片式承插焊手動球閥引進德國托普TOP技術生產
1.公稱壓力：1.6-6.4MPa
2.適用溫度范圍：-20～232℃高溫型350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
4.對焊標準（SW）：GB12224·ANSI B16·25
三片式焊接球閥廣泛用于城建、化工、冶金、石油、制藥、食品、飲料、環保等。

三片式焊接球閥 材質參數
序號 零件名稱 材質
不銹鋼 碳鋼
1 閥體 不銹鋼CF8M 碳鋼WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 閥蓋 不銹鋼CF8M 碳鋼WCB
4 球體 不銹鋼SS316 不銹鋼SS304
5 閥桿 不銹鋼SS316 不銹鋼SS316
6 螺母 不銹鋼SS304 FCD45
7 墊圈 不銹鋼SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不銹鋼SS304 不銹鋼SS304
10 閥桿螺母 不銹鋼SS304 B7
11 墊圈 不銹鋼SS304 不銹鋼SS304
12 填料壓蓋螺母 不銹鋼SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不銹鋼SS304 B8

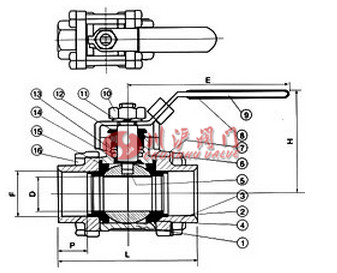

三片式焊接球閥 結構尺寸圖

三片式焊接球閥結構圖

三片式焊接球閥 連接尺寸
SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 21/2″ 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20

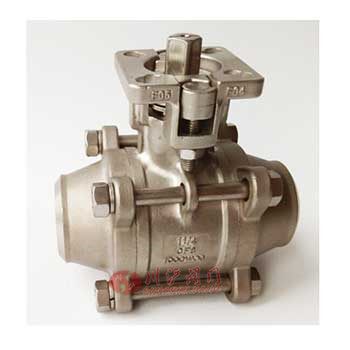

三片式焊接球閥圖片

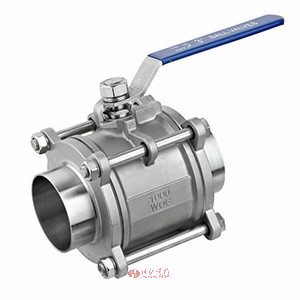

三片式焊接球閥圖片 三片式焊接球閥圖片
