產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 球閥球閥
T型三通球閥 | Q45F

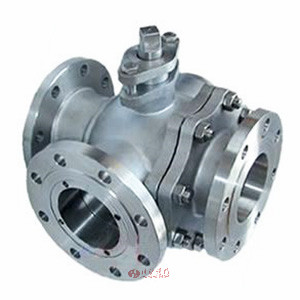

T型三通球閥 產品圖片

T型三通球閥 產品說明
T型三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥Q45F廣泛適用于水、油、氣、硝酸類、醋酸類多種介質。

T型三通球閥 技術參數
公稱壓力 PN(MPa) 殼體試驗 (MPa) 密封試驗 (MPa) 氣密試驗 (MPa)
1.6 2.4 1.76 0.6 (MPa)
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度 -28～350℃
應用規范 連接法蘭 JB79-59 GB9113、 HG20592-97、 ANSI B16.5
檢驗試驗 JB/T 9092-99 、API598
T型三通球閥 零件參數
零件名稱 國標材質 美標材質
閥體、閥蓋 WCB A216-WCB
密封圈 PTFE、對位聚苯 PTFE、對位聚苯
球體 1Cr18Ni9Ti SS 304
閥座、閥桿 2Cr13 A246-416
雙頭螺栓 35CrMoA A193-B7

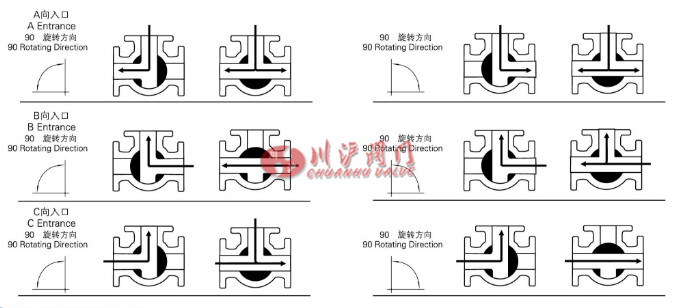

T型三通球閥 介質流向示意圖

T型三通球閥 結構圖

T型三通球閥 結構尺寸圖

T型三通球閥 結構圖

T型三通球閥 連接尺寸
型號 公稱通徑
DN(mm)		 尺寸
L L2 D D1 D2 b f Z-d H W
Q45F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100
