硬密封球閥 | Q41H

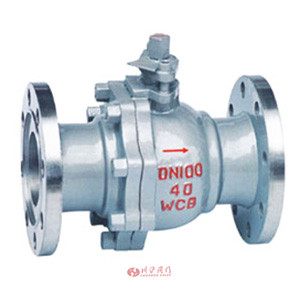

硬密封球閥圖片

硬密封球閥 產品說明
Q41H金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。手動硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～800℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
金屬硬密封球閥 產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，

硬密封球閥 技術參數
設計制造標準 GB/T 21385-2008
結構長度標準 B/T 12221-2005
連接法蘭標準 GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
壓力溫度等級 GB/T 12224-2005
試驗檢驗標準 GB/T 13927-2008
硬密封球閥 主要零件材料
壓力等級 公稱壓力 磅級
1.6 2.5 4.0 6.4 10.0 150 300 400 600
試驗壓力 殼體試驗 2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封試驗 1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
適用工況 適用介質 紙漿、漿料、粉塵及各種固體顆粒介質
適用溫度 -196~≤800℃
適用規范 設計制造按 GB12237-89?　API60　JP17S-48
法蘭尺寸按 JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
結構長度按 GB12221-89　　ANSI B16.0　　JIS B2002
檢驗試驗按 JB/T9092-99　　?API598
硬密封球閥 主要零件材料
序號 零件名稱 材質 序號 零件名稱 材質
GB(國標) ASTM(美標) GB(國標) ASTM(美標)
1 閥體 WCB A216-WCB 8 彈簧 60Si2Mn AISI 9260
2 密封圈 柔性石墨 柔性石墨 9 墊片 柔性石墨+不銹鋼 B12.10-304/F.G
3 閥座 1Cr18Ni9Ti 304 10 填料 柔性石墨 柔性石墨
4 球體 1Cr13 A276-420 11 填料壓蓋 WCB A216-WCB
5 螺母 35 A194-2H 12 擋圈 65Mn AISI 1066
6 螺柱 35CrMoA A193-B7 13 閥桿 1Cr13 A276-410
7 座墊 1Cr18Ni9Ti 304 14 螺釘 35 A193-B7

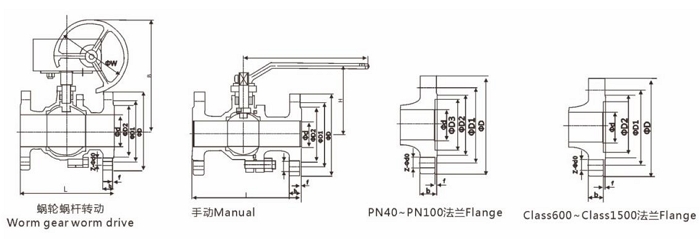

硬密封球閥 結構尺寸圖

硬密封球閥結構圖

硬密封球閥 連接尺寸

硬密封球閥 PN1.6MPa 連接尺寸

DN L d D D1 D2 D3 b f Z-?φdo W H
mm 手動Manual?蝸輪Worm 手動Manual 蝸輪Worm
PN16
15 130 15 95 65 45   16 2 4-14 160   59
20 140 20 105 75 58   18 2 4-14 180   63
25 150 25 115 85 68 一 18 2 4-14 180 一 75
32 165 32 140 100 78 一 18 2 4-18 200   95
40 180 40 150 110 88 一 18 2 4-18 220 一 107
50 200 50 165 125 102 一 18 2 4-18 240   155
65 220 65 185 145 122   18 2 8-18 300   164
80 250 80 200 160 138   20 2 8-18 350   182
100 280 100 220 180 158   20 2 8-18 420 320 226 405
125 320 125 250 210 188   22 2 8-18 560 320 230 420
150 360 150 285 240 212   22 2 8-22 800 350 250 470
200 400 200 340 295 268   24 2 12-22 1200 350 280 550

硬密封球閥 PN2.5MPa\PN4.0MPa\PN6.3MPa\PN10.0MPa 連接尺寸

DN L d D D1 D2 D3 b f z- φdo W H
mm                   手動Manual蝸輪Worm 手動Manua 蝸輪Worm
PN25
15 130 15 95 65 45     2 4-14 160   85
20 140 20 105 75 58   18 2 4-14 180   90
25 150 25 115 85 68   18 2 4-14 180   99
32 165 32 135 100 78   18 2 4-18 200   105
40 180 40 145 110 88   18 2 4-18 220   126
50 200 50 160 125 102   20 2 4-18 240   142
65 220 65 180 145 122   22 2 8-18 300 一 165
80 250 80 195 160 138   24 2 8-18 350   178 390
100 280 100 235 190 162   24 2 8-22 420 320 230 420
125 320 125 270 220 188   26 2 8-26 560 320 280 450
150 360 150 300 250 218   28 2 8-26 800 350 310 500
200 400 200 350 310 278   30 2 12-26 1200 350 350 570
PN40
15 130 15 95 65 45 40 16 2 4-14 160   85
20 140 20 105 75 58 51 18 2 4-14 180   90
25 150 25 115 85 68 58 18 2 4-14 180   99
32 165 32 140 100 78 66 18 2 4-18 200   105
40 180 40 250 110 88 76 18 2 4-18 220   126
50 200 50 165 125 102 88 20 2 4-18 240   142
65 220 65 185 145 122 110 22 2 8-18 300   165
80 250 80 200 160 138 121 24 2 8-18 350   178 390
100 280 100 232 190 162 150 24 2 8-22 420 320 230 420
125 320 125 270 220 188 176 26 2 8-26 560 320 280 450
150 360 150 300 250 218 204 28 2 8-26 800 350 310 500
200 400 200 375 320 285 260 34 2 1230 1200 350 350 570
PN63
15 140 15 105 75 45 40 20 2 4-14 180   79
20 152 20 130 90 50 51 22 2 4-18 200   83
25 165 25 140 100 60 58 24 2 4-18 220   114
32 178 32 155 110 78 66 26 2 4-22 280   120
40 190 40 170 125 88 76 28 2 4-22 320   125
50 216 50 180 135 102 88 26 2 4-22 400   156
65 241 65 205 160 122 110 26 2 8-22 450   172
80 281 80 215 170 138 121 28 2 8-22 500   220 370
100 305 100 250 200 162 150 30 2 8-26 650   250 440
PN100
15 165 15 105 75 45 40 20 2 4-14 180   79
20 190 20 130 90 58 51 22 2 4-18 200   83
25 216 25 140 100 68 58 24 2 4-18 220   114
32 229 32 155 110 78 66 26 2 4-22 280   120
40 241 40 170 125 88 76 28 2 4-22 320   125
50 292 50 195 145 102 88 30 2 4-26 400   156
65 330 65 220 170 122 110 34 2 8-26 450   172
80 356 80 230 180 138 121 36 2 8-26 500   220 370
100 432 100 265 210 162 150 40 2 8-30 650   250 440
DN L d D D1 D2 D3 b f z- φdo W H
mm                   手動Manual蝸輪Worm 手動Manua 蝸輪Worm
PN25
15 130 15 95 65 45     2 4-14 160   85
20 140 20 105 75 58   18 2 4-14 180   90
25 150 25 115 85 68   18 2 4-14 180   99
32 165 32 135 100 78   18 2 4-18 200   105
40 180 40 145 110 88   18 2 4-18 220   126
50 200 50 160 125 102   20 2 4-18 240   142
65 220 65 180 145 122   22 2 8-18 300 一 165
80 250 80 195 160 138   24 2 8-18 350   178 390
100 280 100 235 190 162   24 2 8-22 420 320 230 420
125 320 125 270 220 188   26 2 8-26 560 320 280 450
150 360 150 300 250 218   28 2 8-26 800 350 310 500
200 400 200 350 310 278   30 2 12-26 1200 350 350 570
PN40
15 130 15 95 65 45 40 16 2 4-14 160   85
20 140 20 105 75 58 51 18 2 4-14 180   90
25 150 25 115 85 68 58 18 2 4-14 180   99
32 165 32 140 100 78 66 18 2 4-18 200   105
40 180 40 250 110 88 76 18 2 4-18 220   126
50 200 50 165 125 102 88 20 2 4-18 240   142
65 220 65 185 145 122 110 22 2 8-18 300   165
80 250 80 200 160 138 121 24 2 8-18 350   178 390
100 280 100 232 190 162 150 24 2 8-22 420 320 230 420
125 320 125 270 220 188 176 26 2 8-26 560 320 280 450
150 360 150 300 250 218 204 28 2 8-26 800 350 310 500
200 400 200 375 320 285 260 34 2 1230 1200 350 350 570
PN63
15 140 15 105 75 45 40 20 2 4-14 180   79
20 152 20 130 90 50 51 22 2 4-18 200   83
25 165 25 140 100 60 58 24 2 4-18 220   114
32 178 32 155 110 78 66 26 2 4-22 280   120
40 190 40 170 125 88 76 28 2 4-22 320   125
50 216 50 180 135 102 88 26 2 4-22 400   156
65 241 65 205 160 122 110 26 2 8-22 450   172
80 281 80 215 170 138 121 28 2 8-22 500   220 370
100 305 100 250 200 162 150 30 2 8-26 650   250 440
PN100
15 165 15 105 75 45 40 20 2 4-14 180   79
20 190 20 130 90 58 51 22 2 4-18 200   83
25 216 25 140 100 68 58 24 2 4-18 220   114
32 229 32 155 110 78 66 26 2 4-22 280   120
40 241 40 170 125 88 76 28 2 4-22 320   125
50 292 50 195 145 102 88 30 2 4-26 400   156
65 330 65 220 170 122 110 34 2 8-26 450   172
80 356 80 230 180 138 121 36 2 8-26 500   220 370
100 432 100 265 210 162 150 40 2 8-30 650   250 440
