襯氟球閥 | Q41F46

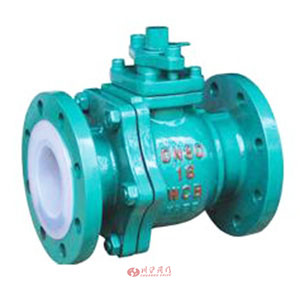

襯氟球閥圖片

襯氟球閥 產品說明

Q41F46襯氟球閥用聚四氟乙烯作為內襯材料，配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。手動襯氟球閥,襯四氟法蘭球閥可作開關或調節之用。適用于工業管道中液體和氣體的輸送(包括蒸氣)，各種酸、堿、鹽類等強腐蝕性介質的管道。

襯氟球閥 材質參數
零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
閥體、閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
球體 WCB WCB CF8 CF8M CF3 CF3M
襯里層/閥座 FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
襯氟球閥 結構尺寸圖

襯氟球閥結構圖

襯氟球閥 連接尺寸
公稱通徑 標準值 參考值
DN（mm） NPS（inch） L D D1 D2 f b Z-Φd Do(手柄) Do(蝸輪) H WT(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120   80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140   90 3
25 1 150 115 85 65 2 16 4-Φ14 160   100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160   110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200   120 7
50 2 200 160 125 100 3 20 4-Φ14 250   135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300   145 15
80 3 250 195 160 135 3 22 4-Φ14 350   185 19
100 4 280 215 180 155 3 22 8-Φ18 400   95 33
125 5 320 245 210 185 3 24 8-Φ18 500   210 58
150 6 360 280 240 210 3 24 8-Φ23   200 450 93
200 8 457 335 295 265 3 26 8-Φ23   240 490 155
250 10 533 390 350 320 3 28 12-Φ23   240 550 210

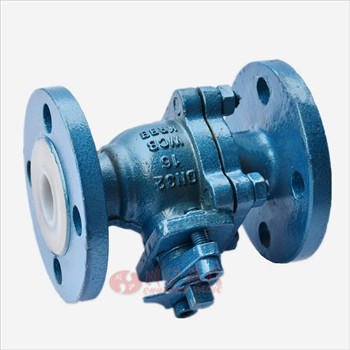

襯氟球閥圖片

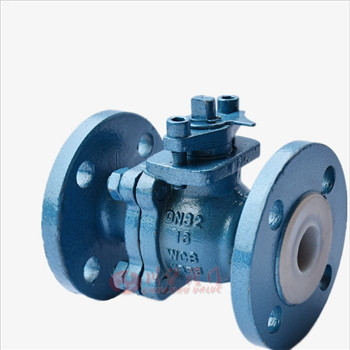

襯氟球閥圖片 襯氟球閥圖片
