產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 球閥球閥
L型三通球閥 | Q44F

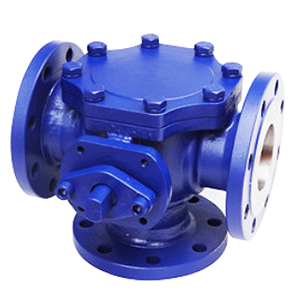

L型三通球閥 產品圖片

L型三通球閥 產品說明
L型三通球閥對管道流向的切換。三通球閥Q44F廣泛適用于水、油、氣、硝酸類、醋酸類多種介質。

L型三通球閥 技術參數
公稱壓力 PN(MPa) 殼體試驗 (MPa) 密封試驗 (MPa) 氣密試驗 (MPa)
1.6 2.4 1.76 0.6 (MPa)
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度 -28～350℃
應用規范 連接法蘭 JB79-59 GB9113、 HG20592-97、 ANSI B16.5
檢驗試驗 JB/T 9092-99 、API598
L型三通球閥 零件參數
零件名稱 國標材質 美標材質
閥體、閥蓋 WCB A216-WCB
密封圈 PTFE、對位聚苯 PTFE、對位聚苯
球體 1Cr18Ni9Ti SS 304
閥座、閥桿 2Cr13 A246-416
雙頭螺栓 35CrMoA A193-B7

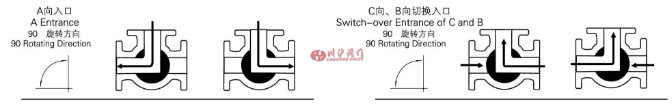

L型三通球閥 介質流向示意圖

L型三通球閥 結構圖

L型三通球閥 結構尺寸圖

L型三通球閥 結構圖

L型三通球閥 連接尺寸
型號 公稱通徑 DN(mm) 尺寸
L L2 D D1 D2 b f Z-d H W
Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800
