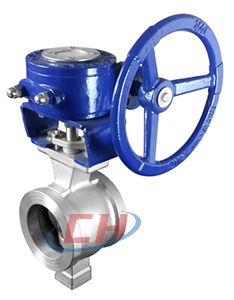

對夾式V型球閥VQ70F/H/Y是特殊類型球閥,它的關閉件是球缺體上開有V字型開口,V型開口具有鋒利的刃口,在球體回轉過程中,與閥座之間形成剪切作用,對介質具有強有力的切斷力,球缺體的V型開口與閥座流道形成一個扇形區域,在回轉過程中可改變流道截面積,形成對介質的精確調節,它是一種角回轉的調節閥,其密封性能與普通球閥相同,使它同時具備調節和開關兩種功能,與氣動或電動執行器配套, 廣泛使用于工業過程自控系統中。
產品特點:
1.閥體整體式結構:對夾式和法蘭式V型球閥閥體都是整體側裝 式結構,結構剛性強,不容易引起變形和外泄。
2.上下自潤滑軸承:閥體內裝有上下自潤滑軸承,與閥桿接觸面 積大,承載能力高,磨擦系數小,使閥門的扭矩減少。
3.閥座可根據介質和工況的需要,選金屬硬密封或PTFE 軟密 封:金屬硬密封閥座密封表面堆焊硬質合金,球表面鍍硬鉻或作噴 焊、離子氮化等硬化處理,使密封面使用壽命增強,耐溫提高;軟密 封PTFE 閥座或增強PTFE 閥座密封性好,耐腐蝕,適應范圍廣。
4.經濟實用性:閥體重量輕,閥桿扭矩小,配用氣動或電動執行 器相應規格小,與其它類型的調節閥相比,性價比高。
5.介質適應范圍廣:由于V型開口與閥座之間的剪切作用力,及 閥內腔流道的光滑圓整,使介質不易積存于內腔,所以它除適合液體 介質外,更適合于帶纖維及固體顆料介質的系統控制。
6.小流量精確控制:通過對小口徑閥芯特殊V型開口的加工,可實現小Cv值精確控制。

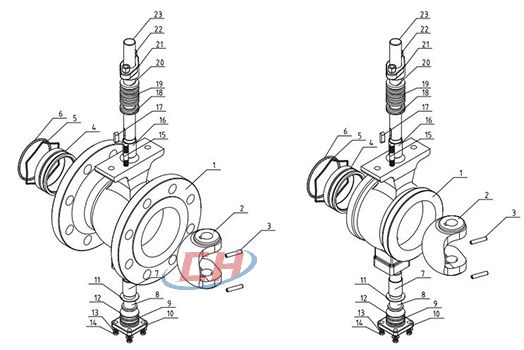

序號 | 名稱 | 數量?(件) | 材料 | ||
---|---|---|---|---|---|
1 | 閥體 | 1 | WCB | CF8 | CF8M |
2 | 閥芯 | 1 | CF8表面鍍硬鉻 | CF8表面鍍硬鉻 | CF8M表面鍍硬鉻 |
3 | 圓柱銷 | 2 | 304 | 304 | 316 |
4 | 閥座 | 1 | 304堆焊硬質合金 | 304堆焊硬質合金 | 316堆焊硬質合金 |
5 | 彈簧 | 1 | 17-7PH | 17-7PH | 316 |
6 | O型圈 | 1 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
7 | 自潤滑軸承 | 304+PTFE | 304+PTFE | 316+PTFE | |
8 | 下閥桿 | 1 | 20Cr13 | 304 | 316 |
9 | O型圈 | 1 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
10 | 后壓蓋 | 1 | WCB | CF8 | CF8M |
11 | 環墊 | 1 | PTFE | PTFE | PTFE |
12 | 調節墊片 | 1 | PTFE | PTFE | PTFE |
13 | 平墊片 | 4 | Q235 | 304 | 304 |
14 | 螺栓 | 4 | 25 | 304 | 304 |
15 | 雙頭螺柱 | 2 | 25 | 304 | 304 |
16 | 自潤滑軸承 | 1 | 304+PTFE | 304+PTFE | 316+PTFE |
17 | 平鍵 | 1 | 20Cr13 | 304 | 316 |
18 | 下填料 | 1 | PTFE | PTFE | PTFE |
19 | 中填料 | 1組 | PTFE | PTFE | PTFE |
20 | 上填料 | 1 | PTFE | PTFE | PTFE |
21 | 填料壓蓋 | 1 | WCB | CF8 | CF8M |
22 | 螺母 | 2 | 35 | 304 | 304 |
23 | 上閥桿 | 1 | 20Cr13 | 304 | 316 |
規格 | 硬密最大 允許泄漏量 |
軟密封閥座 最大允許泄漏量 |
---|---|---|
DN25(1”) | 1.50ml/min | 0.15ml/min |
DN32(1-1/4") | 1.80ml/min | 0.18ml/min |
DN40(1-1/2") | 2.40ml/min | 0.24ml/min |
DN50(2”) | 3.00ml/min | 0.30ml/min |
DN65(2-1/2") | 3.90ml/min | 0.39ml/min |
DN80(3”) | 4.80ml/min | 0.48ml/min |
DN100(4”) | 6.00ml/min | 0.60ml/min |
DN125(5”) | 7.50ml/min | 0.75ml/min |
DN150(6”) | 9.00ml/min | 0.90ml/min |
DN200(8”) | 12.00ml/min | 1.20ml/min |
DN250(10”) | 15.00ml/min | 1.50ml/min |
DN300(12") | 18.00ml/min | 1.80ml/min |
DN350(14”) | 21.00ml/min | 2.10ml/min |
DN400(16”) | 24.00ml/min | 2.40ml/min |
DN450(18") | 26.00ml/min | 2.60ml/min |
DN500(20") | 30.00ml/min | 3.00ml/min |

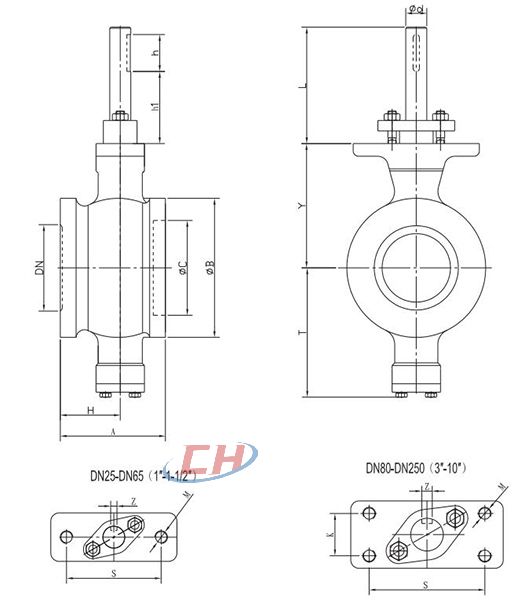

DN | A | H | B | C | T | Y | L | L | φd | h | S | K | M | Z | 扭矩 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
25 | 50/60 | 30 | 68 | 38 | 81 | 73 | 102 | 75 | 16 | 35 | 75 | 2-M10 | 5 | 32 | |
32 | 60 | 35 | 76 | 45 | 86 | 78 | 100 | 75 | 16 | 35 | 75 | 2-M10 | 5 | 40 | |
40 | 60 | 35 | 84 | 50 | 90 | 80 | 102 | 75 | 16 | 35 | 75 | 2-M10 | 5 | 76 | |
50 | 75 | 43 | 100 | 62 | 93 | 90 | 104 | 75 | 16 | 35 | 75 | 2-M10 | 5 | 90 | |
65 | 100 | 50 | 118 | 73 | 108 | 105 | 102 | 75 | 16 | 35 | 75 | 2-M10 | 5 | 100 | |
80 | 100 | 57 | 132 | 90 | 123 | 118 | 110 | 75 | 20 | 35 | 90 | 28 | 4-M10 | 6 | 140 |
100 | 115 | 65 | 158 | 115 | 138 | 130 | 108 | 75 | 20 | 35 | 90 | 28 | 4-M10 | 6 | 150 |
125 | 129 | 78 | 184 | 134 | 148 | 145 | 110 | 80 | 25 | 40 | 90 | 28 | 4-M10 | 8 | 200 |
150 | 160 | 95 | 216 | 164 | 170 | 170 | 124 | 94 | 30 | 50 | 110 | 40 | 4-M12 | 8 | 300 |
200 | 200 | 120 | 268 | 206 | 200 | 201 | 124 | 94 | 30 | 50 | 110 | 40 | 4-M12 | 8 | 500 |
250 | 240 | 148 | 326 | 260 | 240 | 237 | 140 | 98 | 40 | 60 | 135 | 40 | 4-M16 | 12 | 800 |
