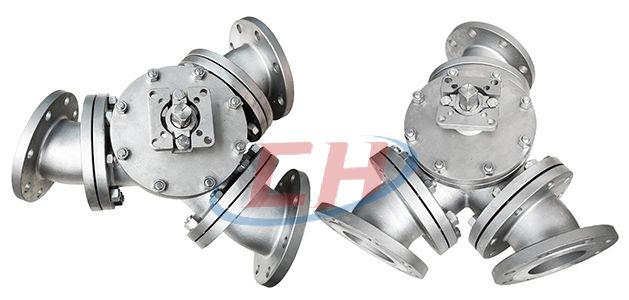

135度三通Y型球閥 | Q42F/PPL
135度三通Y型球閥 產品說明
135度三通Y型球閥Q42F/PPL流道形式“Y”型,閥座為三面閥座,主要用于Y型管路流向的切換。本產品的流道形式為135度切換,流道平坦,流體阻力小,流通能力強,不會使介質停留在流道內部,實現各管道能夠得到很好、很順的得到切換。
135度三通Y型球閥 材質參數
零件名稱 | 主要采用材質(常規配置) | ||
---|---|---|---|
閥體、閥蓋 | WCB | 304(CF8) | 316L(CF3M) |
填料 | PTFE、PPL、柔性石墨 | ||
球體 | WCB+HCr | 304(CF8) | 316L(CF3M) |
密封圈 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
墊片 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
閥桿 | 2Cr13 | 304 | 316L |
135度三通Y型球閥 技術參數
公稱壓力 PN(MPa) | 試驗壓力 | ||
---|---|---|---|
殼體 | 高壓液密封 | 低壓氣密封 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
Class 150 | 3.0 | 2.2 | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -29~250℃ | ||
適用規范 | 結構長度 | Q/CB | |
連接法蘭 | JB79、GB9113、HG20592、ASME B16.5 | ||
檢驗試驗 | JB/T 9092、API598 | ||
其余制造規范均按本廠標準 |

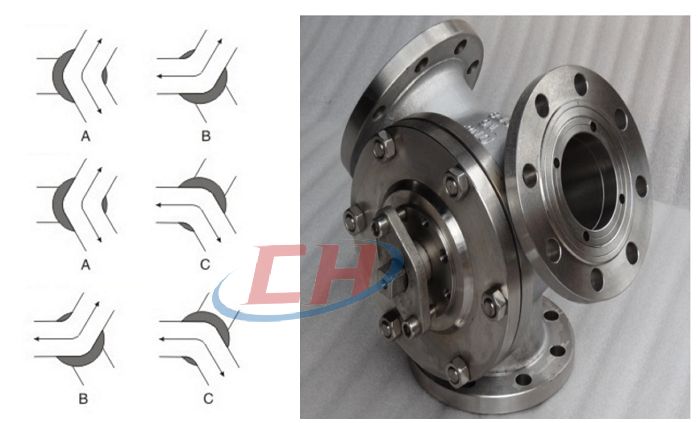

135度三通Y型球閥 流向圖

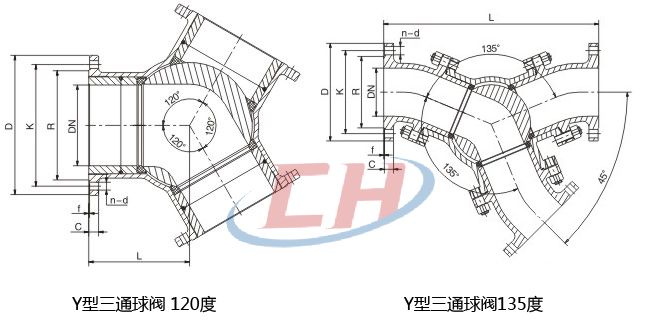

135度三通Y型球閥 結構尺寸圖
135度三通Y型球閥 連接尺寸
DN | L | D | K | R | C | f | n-d |
---|---|---|---|---|---|---|---|
50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
