產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 球閥球閥
四通球閥 | Q46F/PPL

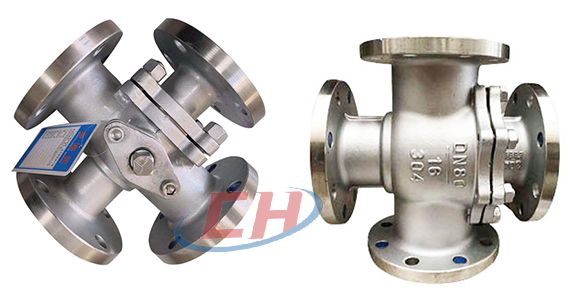

四通球閥圖片

四通球閥 產品說明
四通球閥Q46F/PPL為X形垂直通道的球閥,它的特點是球體的兩條通道為X形布置,四個通道口徑均布于球體赤道圓周截面上,當球體沿順時針旋轉90度時,能使相近的兩個通道實現兩兩相通。本閥門系列可配置多種驅動裝置。

四通球閥 材質參數
零件名稱 主要采用材質(常規配置)
閥體、閥蓋 WCB 304(CF8) 316L(CF3M)
填料 PTFE、PPL、柔性石墨
球體 WCB+HCr 304(CF8) 316L(CF3M)
密封圈 PTFE/PPL PTFE/PPL PTFE/PPL
墊片 PTFE/PPL PTFE/PPL PTFE/PPL
閥桿 2Cr13 304 316L
四通球閥 技術參數
公稱壓力 PN(MPa) 試驗壓力
殼體 高壓液密封 低壓氣密封
1.6 2.4 1.76   0.6
2.5 3.75 2.75
4.0 6.0 4.4
Class 150 3.0 2.2
適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度 -29~250℃
  適用規范 結構長度 Q/CB
連接法蘭 JB79、GB9113、HG20592、ASME B16.5
檢驗試驗 JB/T 9092、API598
其余制造規范均按本廠標準

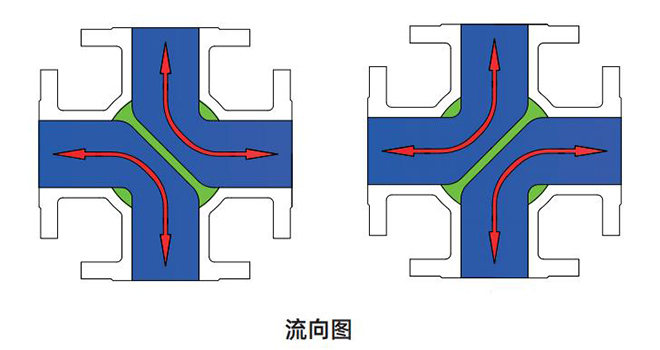

四通球閥 流向圖

四通球閥流向圖

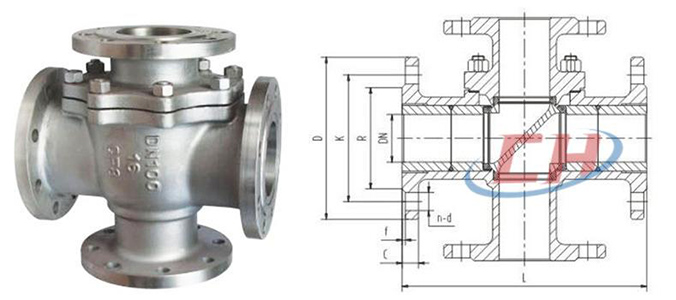

四通球閥 結構尺寸圖

四通球閥結構圖

四通球閥 連接尺寸
公稱通徑 DN(mm) 尺寸
L D K R C f n-d
15 150 95 65 45 14 2 4- φ14
20 164 105 75 55 16 2 4- φ14
25 180 115 85 65 16 2 4- φ14
32 200 135/140 100 78 18 2 4- φ18
40 220 145/150 110 85 18 3 4- φ18
50 240 160/165 125 100 20 3 4- φ18
65 260 180/185 145 120 20 3 4- φ18
80 280 195/200 160 135 20 3 8- φ18
100 320 215/220 180 155 22 3 8- φ18
125 380 245/250 210 185 22 3 8- φ18
150 440 280/285 240 210 24 3 8- φ23
200 550 335/340 295 265 24 3 12- φ23
250 670 405 355 320 30 3 12- φ25
300 850/720 460 410 375 30 4 12- φ25
