2000WOG球閥 | Q11F

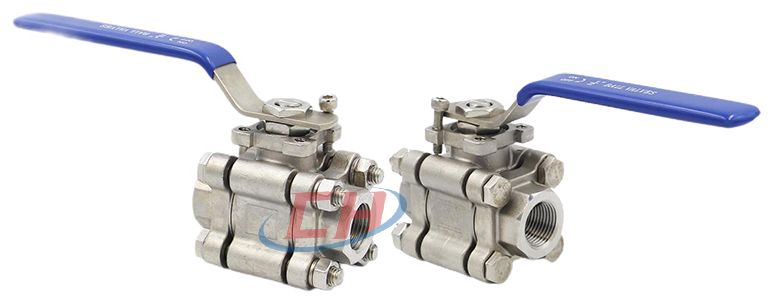

2000WOG球閥圖片

2000WOG球閥 產品說明
2000WOG球閥Q11F閥體采用2000WOG閥體，比1000WOG閥體耐壓更高，適用范圍更廣。螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等，閥座采用PTFE密封，可以在一定腐蝕和溫度工作條件下工作，密封性能優秀，基本實現零泄漏。公稱通徑覆蓋DN6到DN100，廣泛應用水、氣體、溶液、油品等場合使用。

2000WOG球閥 材質參數
序號No. 零件PARTS 材料MATERIAL
1 閥蓋BONNET WCB CF8 CF8M
2 墊片GASKET PTFE
3 閥座SEAT RPTFE/PEEK
4 球體BALL CF8 CF8 CF8M
5 閥體BODY WCB CF8 CF8M
6 六角螺栓HEXSOCKET BOLT 304
7 閥桿STEM 304 304 316
8 閥桿墊圈STEM WASHER PTFE+25% GF
9 O形圈O-RING FPM
10 填料PACKING PTFE
11 耐磨墊圈WEAR WASHER PTFE+25% GF
12 填料蓋GLAND 304
13 碟形彈簧DISC SPRING 304
14 壓蓋法蘭GLAND FLANGE CF8
15 螺母NUT 304
16 六角螺栓HEXSOCKET BOLT 304
17 STOPPER 304
18 手柄HANDLE WCB/CF8
19 BOLT 304
20 螺母NUT 304

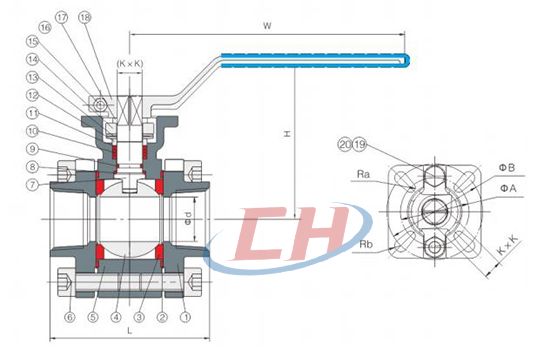

2000WOG球閥 結構尺寸圖

2000WOG球閥結構圖

2000WOG球閥 連接尺寸
尺寸SIZE d L W KxK A B Ra Rb
1/4" DN6 10 68 140 9×9 36 42 3.0 3.0
3/8" DN10 12 68 140 9×9 36 42 3.0 3.0
1/2" DN15 15 76 140 9×9 36 42 3.0 3.0
3/4" DN20 20 91 140 9×9 36 42 3.0 3.0
1" DN25 25 102 170 11×11 42 50 3.0 3.5
1-1/4" DN32 32 112 170 11×11 42 50 3.0 3.5
1-1/2" DN40 38 125 200 14×14 50 70 3.5 4.5
2" DN50 50 149 200 14×14 50 70 3.5 4.5
2-1/2" DN65 65 185 300 17×17 70 102 4.5 5.5
3" DN80 80 205 300 17×17 70 102 4.5 5.5
4" DN100 100 240 300 17×17 70 102 4.5 5.5
