產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 球閥球閥
二片式內螺紋球閥 | Q11F

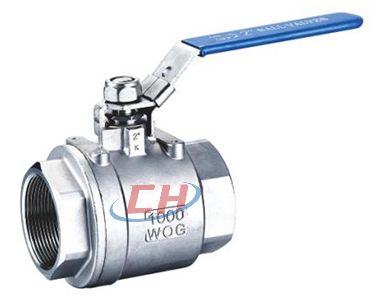

二片式內螺紋球閥圖片

二片式內螺紋球閥 產品說明
二片式內螺紋球閥Q11F閥體采用1000WOG閥體,螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等,閥座采用PTFE密封,可以在一定腐蝕和溫度工作條件下工作,密封性能優秀,基本實現零泄漏。公稱通徑覆蓋DN6到DN100,廣泛應用水、氣體、溶液、油品等場合使用。

二片式內螺紋球閥 材質參數
NO. PartsName Material
1 閥蓋Bonnet CF8/CF8M
2 密封墊Gasket PTFE
3 閥體Body CF8/CF8M
4 閥座Seat PTFE
5 球體Ball SS304/S3316
6 止推墊Stem?gasket PTFE
7 填料Packing PTFE
8 填料壓蓋Packing?gland SS304
9 閥桿Stem 3S304
10 手柄Handle SS304
11 彈墊Spring?washer SS304
12 螺母Handle?nut ASTMA194B8
13 鎖塊Handle?lock SS304
14 皮套Handles?sleeve PLASTIC

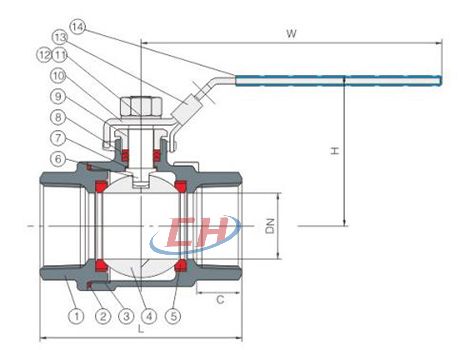

二片式內螺紋球閥 結構尺寸圖

二片式內螺紋球閥結構圖

二片式內螺紋球閥 連接尺寸
SIZE(inch) DN L W H C T P
1/4” 12 52 91 49 10 12.7 28.5
3/8” 12 52 91 49 13 12.7 28.5
1/2” 15 62 106 52 14 127 28.5
3/4” 20 70 118 62 19 22.1 35
1” 25 82 127 68 21 22.1 35
1-1/4” 32 95 136 76 22 23.6 38.1
1-1/2” 38 104.5 171 86 22 23.6 38.1
2” 48 118 171 98 24 23.6 38.1
2-1/2” 65 162 215 129 26 35 55
3” 80 180 240 140 31 35 55
4” 98 220 317 153.5 37 35 55
