產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 球閥球閥
三片式高平臺球閥 | Q11F

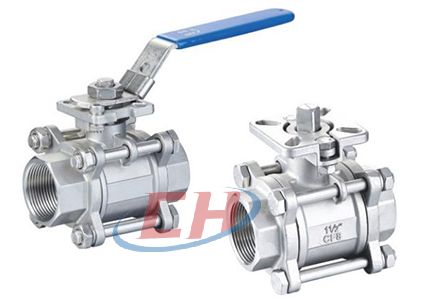

三片式高平臺球閥圖片

三片式高平臺球閥 產品說明
三片式高平臺球閥Q11F閥體采用1000WOG閥體,一體成型安裝支架，方便和手柄、氣動執(zhí)行器和電動執(zhí)行器的安裝和連接。螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等，閥座采用PTFE密封，可以在一定腐蝕和溫度工作條件下工作，密封性能優(yōu)秀，基本實現零泄漏。公稱通徑覆蓋DN6到DN100，廣泛應用水、氣體、溶液、油品等場合使用。

三片式高平臺球閥 材質參數
No. Parts Name Material No. Parts Name Material
1 閥蓋End cap CF8/CF8M 13 填料壓蓋Packing Gland SS304
2 閥座Seat PTFE/RPTFE 14 手柄Handle SS304
3 球體Bal SS304/SS316 15 螺母Nut SS304
4 密封墊Gasket PTFE 16 定位桿Stop Pin SS304
5 止推墊Stem gasket PTFE 17 鎖塊Handle lock SS304
6 O型圈O-Ring VITON 18 插銷Pin PLASTIC
7 閥體Body CF8/CF8M 19 皮套Handle sleeve PLASTIC
8 填料Packing PTFE 20 防松蓋Thrust washer SS304
9 閥桿Stem SS304 21 防靜電Anti-static device SS304
10 填料壓蓋Packing Gland SS304 22 螺栓Bolt SS304
11 碟簧Butterfly spring SS304 23 彈墊Spring washer SS304
12 螺母Stem Nut SS304 24 螺母Nut SS304

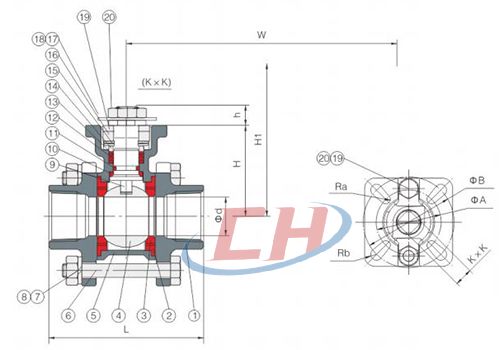

三片式高平臺球閥 結構尺寸圖

三片式高平臺球閥結構圖

三片式高平臺球閥 連接尺寸
SIZE(Inch DN L(OTH) L(DIN) L1 A B C d t E H H1 H2 W ISO 5211
1/4” 12 60 60 70 12.5 18 12 14.3 10 9 58 31 7.5 120 F03/F04
3/8" 12 60 60 70 12.5 18 12 17.6 10 9 58 31 7.5 120 F03/F04
1/2" 15 70 75 70 16 22.5 15 21.8 10 9 67 40 8 120 F03/F04
3/4" 20 75 80 79 20 27 15.5 27.2 13 9 73 44 8 120 F03/F04
1" 25 90 90 87 26 34.5 18 33.9 13 11 88 54.5 10 150 F04/F05
1-1/4" 32 105 110 103 32 43 20 42.7 13 11 95 58.5 10 150 F04/F05
1-1/2" 40 115 120 108 38 49 23 48.8 13 14 107.5 68.5 14 185 F05/F07
2" 50 135 140 129 50 62 25 61.2 18 14 118.5 76.5 14 185 F05/F07
2-1/2" 65 165 185 168 65 76.5 32 74.0 18 17 168 96 16 250 F07/F10
3" 80 185 206 220 80 92 35 90.0 18 17 178 108 16 250 F07/F10
4" 100 225 240 270 100 115.5 36 115.6 20 19 198 128 18 310 F07/F10
