高平臺不銹鋼球閥 | Q41F

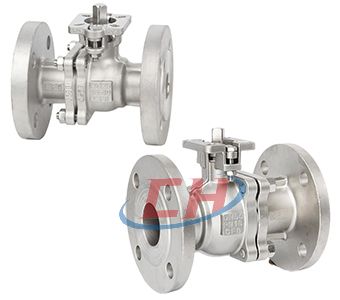

高平臺不銹鋼球閥圖片

高平臺不銹鋼球閥 產品說明
高平臺不銹鋼球閥Q41F是閥體帶安裝平臺的一種球閥，方便和手柄、氣動執行器和電動執行器的連接而設計的一種球閥，具有結構緊湊，安裝方便的特點。閥門是全通徑球閥，無流阻，可以通過有復雜介質閥門，閥體密封圈可以選用PTFE四氟橡膠、PPL對位聚苯橡膠等，來適應于不同工作溫度的場合。閥門廣泛應用于水、氣體、溶液等場合使用。

高平臺不銹鋼球閥 材質參數
序號NO. 零件名稱PARTS 材質MATERIAL
1 閥體BODY WCB CF8 CF8M
2 閥座SEAT PTFE
3 球體BALL CF8 CF8 CF8M
4 O形圈O-RING FPM
5 墊片GASKET PTFE
6 閥蓋BONNET WCB CF8 CF8M
7 螺柱BOLT 304
8 螺母NUT 304
9 閥桿STEM 304 304 316
10 閥桿墊圈STEMWASHER PTFE+25%GF
11 O形圈O-RING FPM
12 填料PACKING PTFE
13 耐磨墊WEARWASHER PTFE+25%GF
14 壓圈GLAND 304
15 蝶形彈簧DISCSPRING 304
16 壓板GLANDFLANGE CF8
17 定位片STOPPER 304
18 內六角螺釘HEXSOCKETBOLT 304
19 螺母NUT 304
20 手柄HANDLE WCB/CF8
21 螺栓BOLT 304
22 螺母NUT 304
高平臺不銹鋼球閥 結構尺寸圖

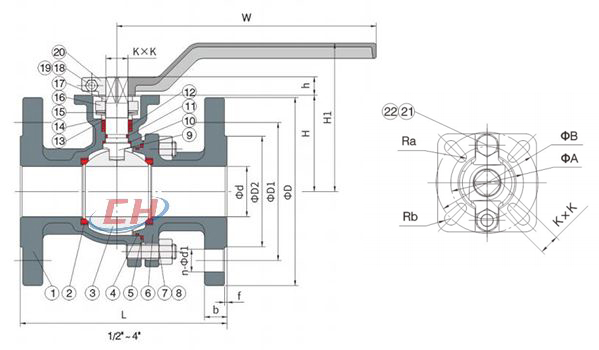

高平臺不銹鋼球閥結構圖

高平臺不銹鋼球閥 連接尺寸

機械部JB79長度

尺寸
Nominal
Diameter 		L d D2 D1 D b f n-?φd1 H h H1 W Ra Rb A B KXK
15 1/2" 130 15 45 65 95 14 2 4-14 51 9 83 140 3.0 3.5 36 50 9X9
20 3/4" 140 20 55 75 105 14 2 4-14 56 9 88 140 3.0 3.5 36 50 9X9
25 1" 150 25 65 85 115 14 2 4-14 62 11 97 170 3.0 3.5 42 50 11X11
32 1-1/4" 165 32 78 100 135 16 2 4-18 72 11 107 170 3.0 3.5 42 50 11X11
40 1-1/2" 180 40 85 110 145 16 3 4-18 78 14 116 200 3.5 4.5 50 70 14×14
50 2" 200 50 100 125 160 16 3 4-18 86 14 124 200 3.5 4.5 50 70 14×14
65 2-1/2" 220 65 120 145 180 18 3 4-18 102 17 146 300 4.5 5.5 70 102 17X17
80 3" 250 80 135 160 195 20 3 8-18 115 17 159 300 4.5 5.5 70 102 17X17
100 4" 280 100 155 180 215 20 3 8-18 137 17 181 300 4.5 5.5 70 102 17X17
125 5" 320 125 185 210 250 22 3 8-18 170 25 255 650 5.5 6.5 102 125 22×22
150 6" 360 150 210 240 280 24 3 8-23 192 30 277 800 5.5 6.5 102 125 27×27
200 8" 400 200 265 295 335 26 3 12-23 234 35 280 300 5.5 6.5 102 125 27X27

化工部長度1

尺寸
Nomina
Diameter 		L d D2 D1 D b f n-?φd1 H h H1 W Ra Rb A B K×K
15 1/2" 130 15 45 65 95 16 2 4-14 55 9 87 140 3.0 3.5 36 50 9X9
20 3/4" 130 20 58 75 105 18 2 4-14 60 9 92 140 3.0 3.5 36 50 9X9
25 1" 140 25 68 85 115 18 2 4-14 67 11 102 170 3.0 3.5 42 50 11X11
32 1-1/4" 165 32 78 100 140 18 2 4-18 76 11 111 170 3.0 3.5 42 50 11X11
40 1-1/2" 165 40 88 110 150 18 2 4-18 85 14 123 200 3.5 4.5 50 70 14×14
50 2" 203 50 102 125 165 18 2 4-18 93 14 131 200 3.5 4.5 50 70 14X14
65 2-1/2" 222 65 122 145 185 18 2 8-18 113 17 157 300 4.5 5.5 70 102 17X17
80 3" 241 80 138 160 200 20 2 8-18 126 17 170 300 4.5 5.5 70 102 17×17
100 4" 305 100 158 180 220 20 2 8-18 141 17 185 300 4.5 5.5 70 102 17X17
125 5" 356 125 188 210 250 22 2 8-22 170 25 255 650 5.5 6.5 102 125 22X22
150 6" 394 150 212 240 285 22 2 8-22 192 30 277 800 5.5 6.5 102 125 27X27
200 8" 457 200 268 295 340 24 2 12-22 234 35 280 300 5.5 6.5 102 125 27X27

化工部長度2

尺寸
Nominal
Diameter 		L d D2 D1 D b f n-?φd1 H h H1 W Ra Rb A B KXK
15 1/2" 108 15 45 65 95 16 2 4-14 55 9 87 140 3.0 3.5 36 50 9X9
20 3/4" 117 20 58 75 105 18 2 4-14 60 9 92 140 3.0 3.5 36 50 9X9
25 1" 127 25 68 85 115 18 2 4-14 67 11 102 170 3.0 3.5 42 50 11X11
32 1-1/4" 140 32 78 100 140 18 2 4-18 76 11 111 170 3.0 3.5 42 50 11X1
40 1-1/2" 165 40 88 110 150 18 2 4-18 85 14 123 200 3.5 4.5 50 70 14×14
50 2" 178 50 102 125 165 18 2 4-18 93 14 131 200 3.5 4.5 50 70 14×14
65 2-1/2" 190 65 122 145 185 18 2 8-18 113 17 157 300 4.5 5.5 70 102 17X17
80 3" 203 80 138 160 200 20 2 8-18 126 17 170 300 4.5 5.5 70 102 17X17
100 4" 229 100 158 180 220 20 2 8-18 141 17 185 300 4.5 5.5 70 102 17×17
125 5" 356 125 188 210 250 22 2 8-22 170 25 255 650 5.5 6.5 102 125 22X22
150 6" 394 150 212 240 285 22 2 8-22 192 30 277 800 5.5 6.5 102 125 27X27
200 8" 457 200 268 295 340 24 2 8-22 234 35 280 300 5.5 6.5 102 125 27×27
