產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 球閥球閥
三片式對焊球閥 | Q61F

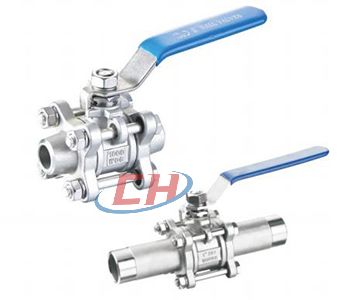

三片式對焊球閥圖片

三片式對焊球閥 產品說明
三片式對焊球閥Q61F閥體采用1000WOG三片式閥體,具有安裝拆卸方便、重量輕、密封性能好、耐腐蝕、開關方便等特點。公稱通徑覆蓋DN6到DN100,廣泛應用水、氣體、溶液、油品等場合使用。

三片式對焊球閥 材質參數
序號No. 零件PARTS 材料MATERIAL
1 閥蓋BONNET WCB CF8 CF8M
2 墊片GASKET PTFE
3 閥座SEAT PTFE
4 球體BALL CF8 CF8 CF8M
5 閥體BODY WCB CF8 CF8M
6 螺栓BOLT 304
7 彈簧墊圈SPRINGWASHER 304
8 螺母NUT 304
9 閥桿STEM 304 304 316
10 閥桿墊圈STEMWASHER PTFE
11 填料PACKING PTFE
12 填料蓋GLAND 304
13 手柄HANDLE 304+PVC
14 彈簧墊圈SPRINGWASHER 304
15 螺母NUT 304

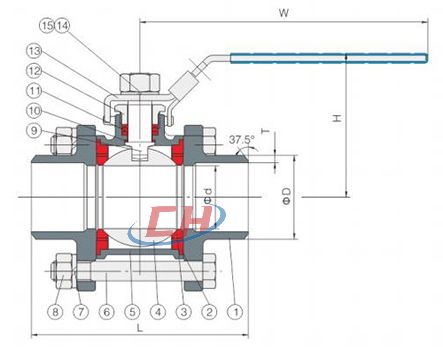

三片式對焊球閥 結構尺寸圖

三片式對焊球閥結構圖

三片式對焊球閥 連接尺寸
尺寸SIZE d L D T H W
1/4” DN6 12 64 14.5 2.25 46 91
3/8” DN10 12 64 18 2.75 46 91
1/2” DN15 15 67 23 3.0 53 106
3/4” DN20 20 76 27 3.0 64 118
1” DN25 25 90 34 3.5 66 127
1-1/4” DN32 32 98 41 3.7 72 148
1-1/2” DN40 38 110 47 4.0 87 165
2” DN50 49 134 61 4.0 98 174
2-1/2” DN65 65 180 74 4.5 122 240
3” DN80 80 205 92 5.0 133 240
4” DN100 100 260 114.5 6.0 156 300
