氣動真空球閥 | GUQ
氣動真空球閥 產品說明
氣動真空球閥是通過電磁換向閥改變氣路方向,控制執行氣缸來驅動球閥,達到接通或切斷真空(壓力)系統管道路中的介質流。氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動真空球閥 性能參數
泄漏率 | 1.3×10-9Pa.M3/S; |
---|---|
壓力范圍 | 5×10-7Pa~0.6Mpa |
工作溫度 | -30℃~+232℃ |
氣源壓力 | .4~0.6 Mpa |
工作介質 | 水、蒸氣、酸、堿 |
安裝位置 | 任意 |

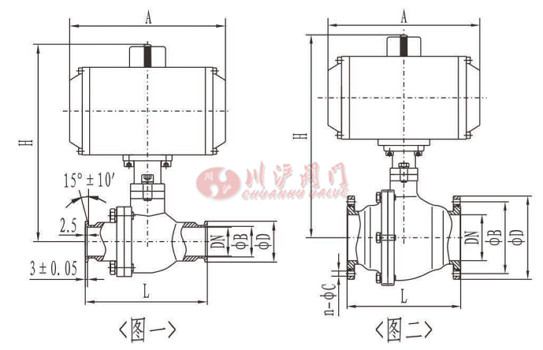

氣動真空球閥 結構尺寸圖
氣動真空球閥 連接尺寸
(圖一)快卸法蘭(KF)連接及外形尺寸(GB4982)
型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A |
---|---|---|---|---|---|---|
GUD-10/KF | 10 | 30 | 12.2 | 185 | 92 | 146 |
GUD-16/KF | 16 | 30 | 17.2 | 186 | 100 | 146 |
GUD-25/KF | 25 | 40 | 26.2 | 201 | 114 | 168 |
GUD-40/KF | 40 | 55 | 41,2 | 277 | 165 | 260 |
GUD-50/KF | 50 | 75 | 52.2 | 286 | 175 | 268 |
(圖二)活套法蘭連接及外形尺寸(GB/T6070)
型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A | n-ΦC |
---|---|---|---|---|---|---|---|
GUD-10 | 10 | 55 | 40 | 185 | 92 | 146 | 4-6.5 |
GUD-16 | 16 | 60 | 45 | 186 | 100 | 146 | |
GUD-20 | 20 | 65 | 50 | 200 | 114 | 168 | |
GUD-25 | 25 | 70 | 55 | 201 | 114 | 168 | |
GUD-32 | 32 | 90 | 70 | 219 | 140 | 204 | 4-9 |
GUD-40 | 40 | 100 | 80 | 277 | 165 | 260 | |
GUD-50 | 50 | 110 | 90 | 286 | 175 | 268 | |
GUD-63 | 63 | 130 | 110 | 310 | 186 | 268 | |
GUD-80 | 80 | 145 | 125 | 320 | 198 | 298 | 8-9 |
GUD-100 | 100 | 165 | 145 | 387 | 220 | 298 | |
GUD-125 | 125 | 200 | 175 | 415 | 266 | 458 | 8-11 |
GUD-1B0 | 150 | 225 | 200 | 435 | 296 | 525 | |
GUD-200 | 200 | 285 | 260 | 512 | 390 | 602 | 12-12 |

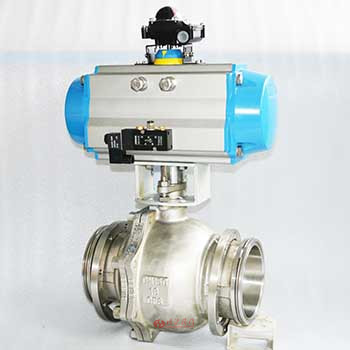

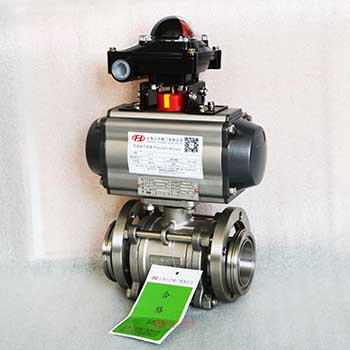

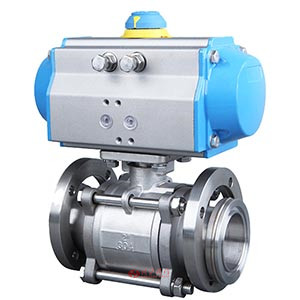

氣動真空球閥圖片
