氣動三段式球閥 | CHQ642F/H

氣動三段式球閥產品圖片

氣動三段式球閥產品說明

氣動三段式球閥是由三段式氣缸和球閥組成，實現了對球閥的位置可控性，三段式氣缸需要一套電磁閥來控制回路，完成對閥門的控制。
法蘭球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

氣動三段式球閥性能參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動三段式球閥零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

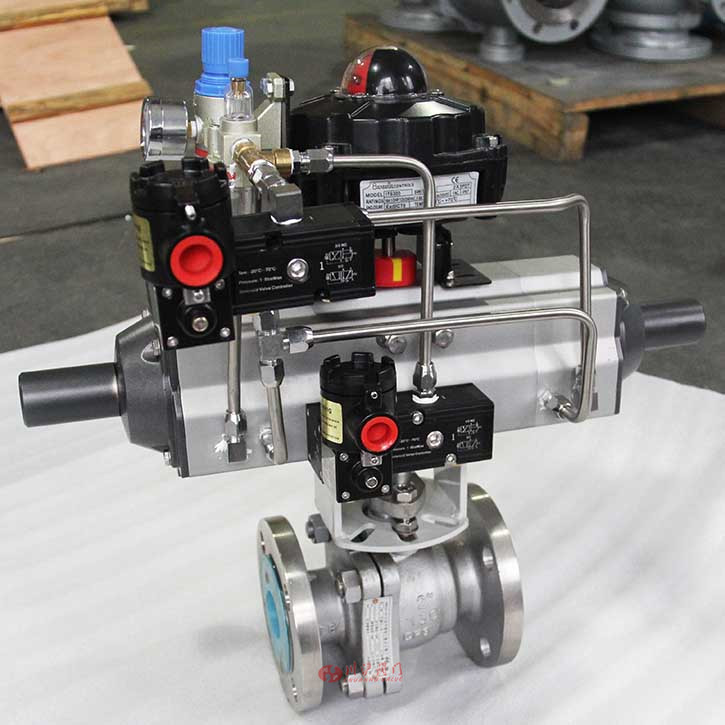

氣動三段式球閥圖片

氣動三段式球閥執行器參數

三段式氣缸有二種型號0-45-90和0-90-180，在氣口進氣后活塞想兩端運動倍兩端設計有輔助活塞產生機械限制來實現中間位置的，可直接利用外面兩端調節螺栓很容易調節中間位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。

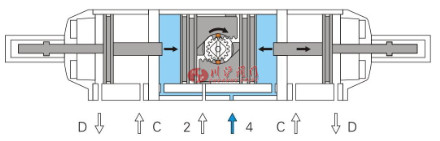

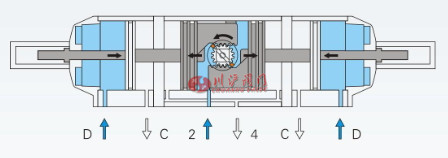

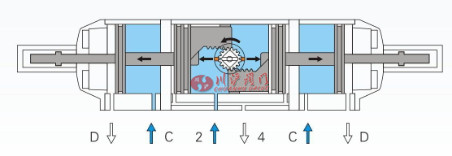

三段式氣缸工作原理圖
