氣動高壓球閥 | CHQ641N

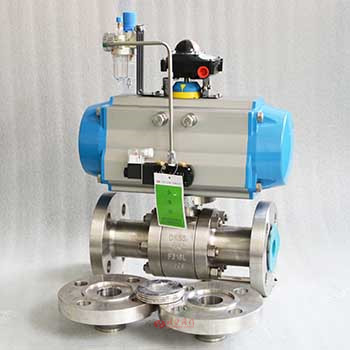

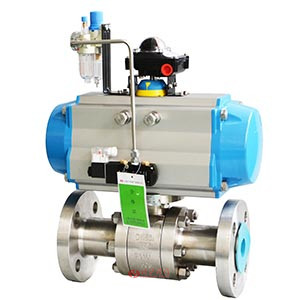

氣動高壓球閥圖片

氣動高壓球閥 產品說明
氣動高壓球閥由鍛鋼高壓閥體及活塞式氣動執行器組成。主要適用于 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動高壓球閥 性能參數
閥體形式 三段式鍛造閥體
公稱通徑 DN15～300mm、1/2"～12"
公稱壓力 國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準 ANSI、GB、JB、HG等
連接形式 法蘭式、焊接式、螺紋式(適用于PN10MPa以內)
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
氣動高壓球閥 材質說明
零件名稱 材料
閥體、閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料 Ｖ型PTFE、柔性石墨
氣動高壓球閥 結構尺寸圖

氣動高壓球閥 結構圖

氣動高壓球閥 連接尺寸
公稱通徑

DN(mm)		 尺寸
L D D1 D2 Z-Φd A H
16MPa
10 210 95 60 18 3-18 560 500
15 230 95 60 20 3-18 560 600
20 240 105 68 28 3-18 820 630
25 260 105 68 28 3-18 820 630
32 300 115 80 38 4-18 820 630
40 350 165 115 48 6-26 900 890
50 400 165 115 58 6-26 900 890
65 490 200 145 74 6-29 1130 1050
80 580 225 170 94 6-33 1130 1050
100 620 260 195 115 6-36
32MPa
10 210 95 60 18 3-18 560 500
15 230 105 68 28 3-18 560 600
20 240 105 68 28 3-18 820 680
25 260 115 80 35 4-18 820 680
32 300 165 115 41 4-22 820 680
40 350 165 115 47 6-26 930 960
50 400 200 145 70 6-29 930 960
65 490 225 170 90 6-33 1130 1230
80 580 260 195 112 6-36 1130 1230
氣動高壓球閥 圖片

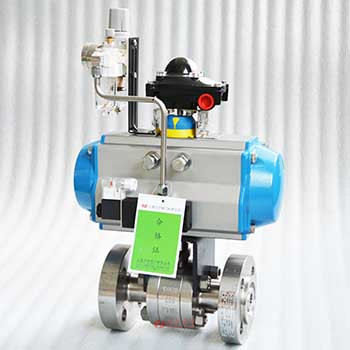

氣動高壓球閥圖片 氣動高壓球閥圖片
