氣動高壓內螺紋球閥 | CHQ611N\CHQ614N
氣動高壓內螺紋球閥 產品說明
氣動高壓內螺紋球閥是由氣動執行器、內螺紋高壓球閥組成,可選配電磁閥換向閥用于切斷管道中介質,也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。三分體式連接鍛鋼固定球閥,是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能;標準閥座采用彈簧結構,將閥座推向球體,保證了良好的進出口雙向密封性能;利用自帶的排放閥,閥體中腔可向外排放;樞軸采用防吹出保護結構,有效地防止泄漏;低磨擦系數的軸承,使得扭矩減少到小,便于閥門啟閉;閥桿與閥體有效的接觸,使防靜電接地裝置性能優越等。
球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動高壓內螺紋球閥 性能參數
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
公稱壓力 | PN16.0、25.0 MPa;ANSI 150、300、600、900LB | |||||||||||
連接形式 | 法蘭式、焊接式、螺紋式(適用于PN16MPa以內) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
閥芯形式 | O型球體閥芯 | |||||||||||
流量特性 | 近似快開特性 | |||||||||||
動作范圍 | 0~90°、0~360° | |||||||||||
泄露量Q | 按GB/T4213-92,小于額定KV0.01% | |||||||||||
基本誤差 | 帶定位器:小于全行程的±2% | |||||||||||
可調范圍 | 250:1 | |||||||||||
配置執行機構 | GT、AT、ST、SR系列單雙作用氣動執行器 | |||||||||||
控制方式 | 開關兩位控制能、4~20mA模擬量信號控制 |
氣動高壓內螺紋球閥 材質說明
零件名稱 | 材料 | |||
---|---|---|---|---|
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維+PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 |
氣動高壓內螺紋球閥 性能規范
公稱通徑DN(mm) | DN15-300 | |||||
---|---|---|---|---|---|---|
公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低壓氣密試驗 | 0.5~0.7 | |||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |

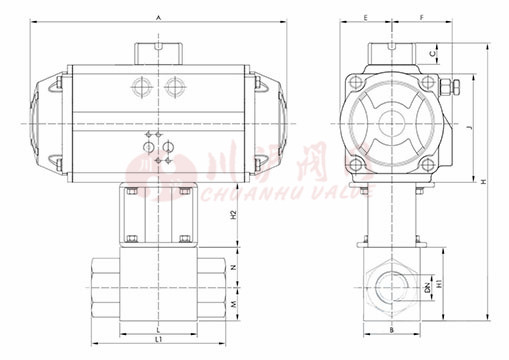

氣動高壓內螺紋球閥 結構尺寸圖
氣動高壓內螺紋球閥 連接尺寸
公稱通徑DN | L | L1 | B | M | N | H1 | H2 | H | A | E | F | C | J | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN6 | 1/8" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 160 | 140.5 | 29 | 41.5 | 20 | 69 |
DN8 | 1/4" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 176 | 158.5 | 36 | 47 | 20 | 85 |
DN10 | 3/8" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 176 | 158.5 | 36 | 47 | 20 | 85 |
DN15 | 1/2" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 176 | 158.5 | 36 | 47 | 20 | 85 |
DN20 | 3/4" | 52 | 102 | 44 | 26 | 27 | 53 | 48 | 203 | 210.5 | 42.5 | 52 | 20 | 102 |
DN25 | 1" | 62 | 120 | 56 | 30 | 34 | 64 | 48 | 214 | 210.5 | 42.5 | 52 | 20 | 102 |
DN32 | 11/4" | 66 | 126 | 68 | 32 | 37 | 69 | 54 | 225 | 210.5 | 42.5 | 52 | 20 | 102 |
DN40 | 1 1/2" | 66 | 156 | 68 | 32 | 37 | 69 | 62 | 246 | 247.5 | 49.5 | 56.8 | 20 | 115 |
DN50 | 2" | 90 | 183 | 86 | 42 | 53 | 95 | 62 | 272 | 247.5 | 49.5 | 56.8 | 20 | 115 |

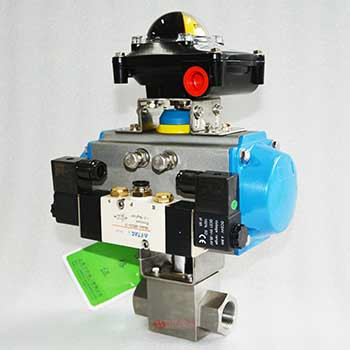

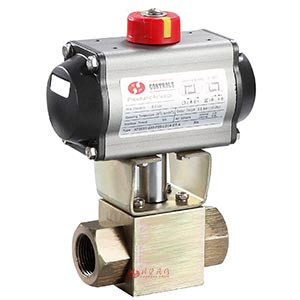

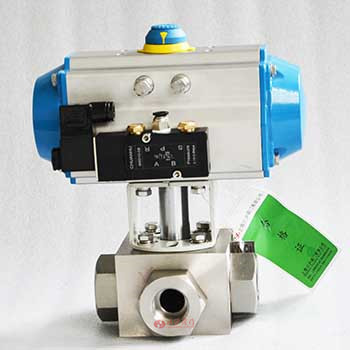

氣動高壓內螺紋球閥圖片
