氣動襯氟球閥 | CHQ641F46

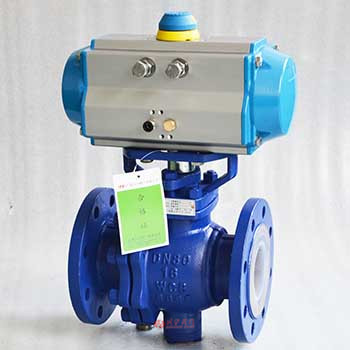

氣動襯氟球閥圖片

氣動襯氟球閥 產品說明
氣動襯氟球閥是由角行程氣動執行機構和襯氟球閥組成。襯氟球閥閥體材質為碳鋼或者不銹鋼,內襯聚四氟乙烯,作為耐腐性閥門選擇。氣動襯氟球閥不僅可以在一般的液體、氣體場合下使用,在強酸、強堿的工作場合中被廣泛的使用。耐腐蝕球閥通過配閥門定位器,接收控制信號4-20mA,用來調節管道介質流量,也可以通過電磁換向閥來控制開關。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動襯氟球閥 性能參數
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公稱壓力(MPa) PN1.0、1.6MPa
泄漏量 軟密封:零泄漏
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)
連接形式 法蘭
可調范圍 DN15-65 DN80-300
250:1
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的2%
適用溫度 密封面
PTFE≤150℃
配置執行機構 AT、AW系列單雙作用氣動執行機構
控制方式 開關兩位控制、4-20mA模擬量控制
氣動襯氟球閥 材質說明
零件名稱 材料名稱
閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+F46 304+F46 316+F46 316L+F46
閥桿 2Cr13+F46 304+F46 316+F46 316L+F46
閥座密封圈 PTFE、碳素纖維+PTFE
密封填料 聚四氟乙烯填料
氣動襯氟球閥 結構尺寸圖

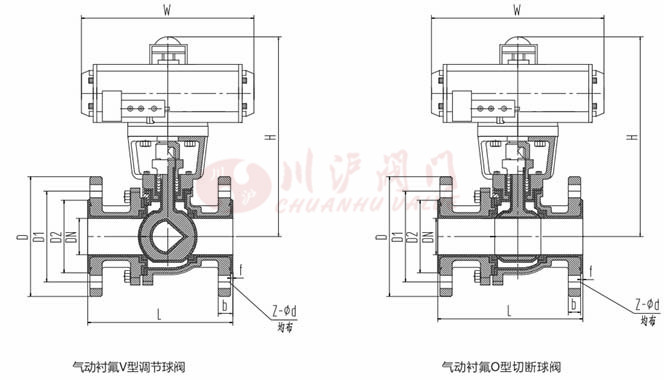

氣動襯氟球閥結構圖

氣動襯氟球閥 連接尺寸
公稱壓力1.0MPa(PN10)
公稱通徑 氣缸長度 結構長度 法蘭連接尺寸 氣開、氣關
W L D D1 D2 f b Z-d H
DN15 145 140 95 65 45 2 16 4—14 205
DN20 145 140 105 7B 55 2 18 4—14 208
DN25 169 150 115 85 65 2 18 4—14 210
DN32 169 165 140 100 78 2 18 4—18 232
DN40 201 180 150 110 85 3 18 4—18 274
DNBO 209 200 16B 125 100 3 18 4—18 287
DN65 242 220 185 145 120 3 18 4—18 327
DN80 275 250 200 160 135 3 20 8—18 363
DN100 332 280 220 180 155 3 20 8—18 398
DN125 385 320 250 210 185 3 22 8—18 432
DN150 450 360 285 240 210 3 22 8—22 475
DN200 562 400 340 295 26B 3 24 8—22 615
DN250 722 450 395 350 320 3 26 12—22 740
DN300 830 610 445 400 368 4 26 12—22 885
公稱壓力1.6MPa(PN16)
公稱通徑 氣缸長度 結構長度 法蘭連接尺寸 氣開、氣關
W L D D1 D2 f b Z-d H
DN15 145 140 95 65 45 2 16 4—¢14 205
DN20 145 140 105 75 55 2 18 4—014 208
DN25 169 150 115 85 65 2 18 4—014 210
DN32 169 165 140 100 78 2 18 4—018 232
DN40 201 180 150 110 85 3 18 4—018 274
DN50 209 200 165 125 100 3 18 4—018 287
DN65 242 220 185 145 120 3 18 4—018 327
DN80 275 250 200 160 135 3 20 8—018 363
DN100 332 280 220 180 155 3 20 8—018 398
DN125 385 320 250 210 185 3 22 8—¢18 432
DN150 450 360 285 240 210 3 22 8—022 475
DN200 562 400 340 295 265 3 24 12—022 615
DN250 722 450 405 355 320 3 26 12—0)26 740
DN300 830 610 460 410 370 4 28 12—¢26 885
氣動襯氟球閥 圖片

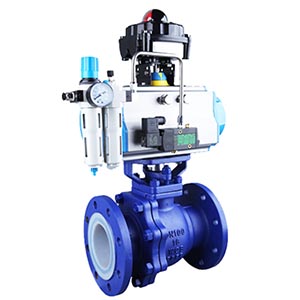

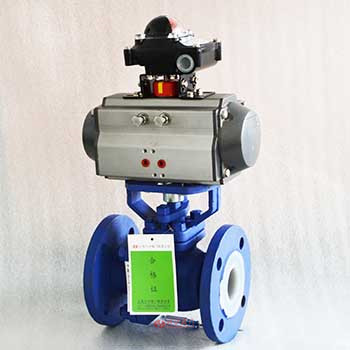

氣動襯氟球閥圖片 氣動襯氟球閥圖片
