氣動Y型三通球閥 | CHQ642F/H

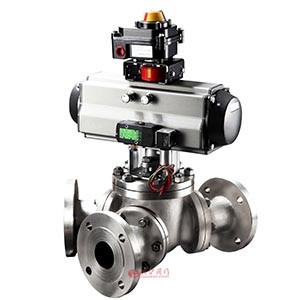

氣動Y型三通球閥 產品說明
氣動Y型三通球閥是由氣動執行器、Y型三通球閥組成,可選配電磁閥換向閥用于切斷管道中介質,也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。氣動Y型三通球閥有相互成120°和兩通孔成135°,根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。氣動Y形三通球閥由氣動執行機構和Y形三通球閥組成。Y形三通球閥的閥座密封根據工況不同,密封面可采用聚四氟乙烯(≤200℃)、對位聚苯(≤300℃)、或硬質合金(≤600℃)、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝材料
氣動Y型三通球閥結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等工作介質等,可滿足不同的工況要求。適用各種苛刻工況,軟密封適用≤200℃以下工況,硬密封碳鋼不超過425℃。
氣動Y型三通球閥 性能參數
產品型號 | CHQ642F-16-40C | CHQ642F-16-40P | CHQ642F-16-40R |
---|---|---|---|
CHQ642Y-150-300LBC | CHQ642Y-150-300LBP | CHQ642Y-150-300LBR | |
閥體 | WCB | CF8 | CF8M |
球體 | WVB+ENP | CF8 | CF8M |
閥桿/固定圈 | 2Cr13 | 304 | 316 |
閥座 | PTFE | PTFE | PTFE |
填料 | PTFE+O形圈 | PTFE+O形圈 | |
適用介質 | 水、油、蒸汽等酸 | 等腐蝕性介質 | |
適用溫度 | -29~150℃ | -29~150℃ |
氣動Y型三通球閥 零部件參數
零件名稱 | 材料名稱 | |||
---|---|---|---|---|
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
氣動Y型三通球閥 執行器參數
執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
---|---|
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

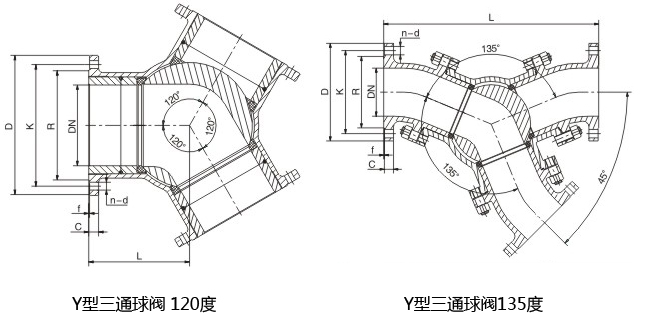

氣動三通Y型球閥 結構尺寸圖
氣動三通Y型球閥 連接尺寸
120度Y型三通球閥尺寸
DN | L | D | K | R | C | f | n-d |
---|---|---|---|---|---|---|---|
50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
135度Y型三通球閥尺寸
DN | L | D | K | R | C | f | n-d |
---|---|---|---|---|---|---|---|
50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |

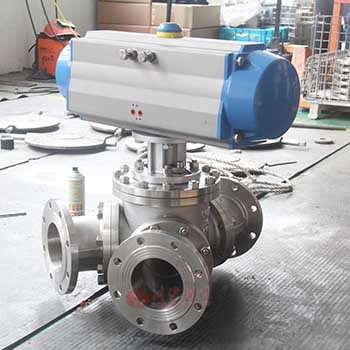

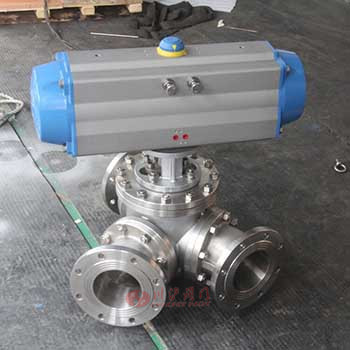

氣動三通Y型球閥圖片
