氣動塑料球閥 | CHQ611F
氣動塑料球閥 產品說明
氣動塑料球閥材質有PVC、UPVC、PP、PTFE等塑料材質,具有結構緊湊、耐磨損、容易拆卸、方便維修等優點,閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動塑料球閥 性能參數
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
連接方式 | 法蘭、螺紋、由令 | ||||||||
閥體結構 | 一體、三通L、三通T | ||||||||
閥體材質 | UPVC、CPVC、PP | ||||||||
閥芯材質 | UPVC、CPVC、PP | ||||||||
密封材質 | PTFE | ||||||||
適用溫度 | 0~+60℃ | ||||||||
適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
配置執行機構 | 可配GT、AT、ST系列單雙作用氣動執行機構 | ||||||||
控制方式 | 開關兩位控制、4~20mA模擬量信號控制 |
氣動塑料球閥 連接尺寸
軸 | 聚氯乙烯 PVC |
---|---|
O環 | 三元乙丙橡膠 EPDM |
環型螺母 | 聚氯乙烯 PVC |
閥體 | 聚氯乙烯 PVC |
端口 | 聚氯乙烯 PVC |
O環 | 三元乙丙橡膠 EPDM |
球體密封 | 聚四氟乙烯 PTFE |
球體 | 聚氯乙烯 PVC |
O環 | 三元乙丙橡膠 EPDM |
球體密封支架 | 聚氯乙烯 PVC |
環 Ring | 聚氯乙烯 PVC |

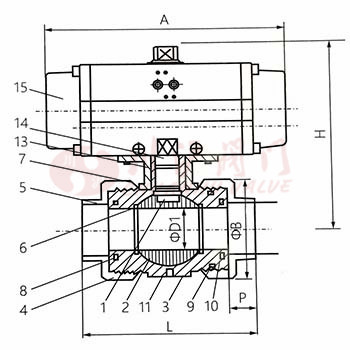

氣動塑料球閥 結構尺寸圖
氣動塑料球閥 連接尺寸
公稱通徑 | D | D1 | D2 | L | H | H1 | T | n-O | 支架中心孔距 | 軸尺寸 | 配氣動執行器 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN(mm) | 承插 | 絲口 | 法蘭 | 雙作用 | 單作用 | |||||||||
15 | 20 | 65 | 95 | 112 | 112 | 164 | 155 | 40 | 14 | 4-14 | 36/55 | 9*9 | 32 | 63 |
20 | 25 | 75 | 105 | 130 | 130 | 182 | 160 | 40 | 16 | 4-14 | 36/50 | 9*9 | ||
25 | 32 | 85 | 115 | 144 | 144 | 210 | 165 | 41 | 16 | 4-14 | 36/50 | 11*11 | 52 | 75 |
32 | 40 | 100 | 135 | 168 | 168 | 233 | 190 | 43 | 16 | 4-18 | 50/70 | 11*11 | ||
40 | 50 | 110 | 145 | 173 | 173 | 247 | 200 | 43 | 16 | 4-18 | 50/70 | 11*11 | ||
50 | 63 | 125 | 160 | 204 | 204 | 290 | 225 | 47 | 18 | 4-18 | 50/70 | 11*11 | 63 | 83 |
65 | 75 | '145 | 180 | 275 | 275 | 370 | 280 | 50 | 22 | 4-18 | 70 | 14*14 | ||
80 | 90 | 160 | 195 | 300 | 300 | 415 | 310 | 60 | 25 | 8-18 | 70 | 14*14 | 75 | 92 |
100 | 110 | 180 | 215 | 330 ! | 330 | 460 | 370 | 78 | 25 | 8-18 | 70 | 17*17 | 83 |

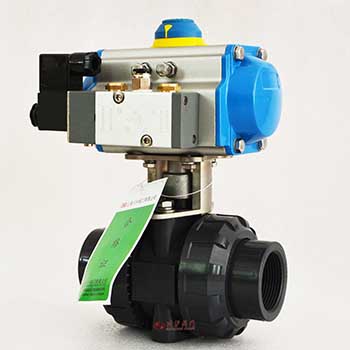

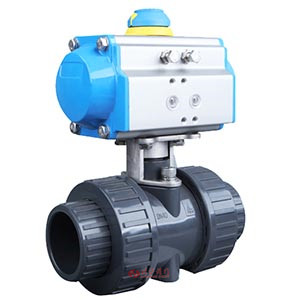

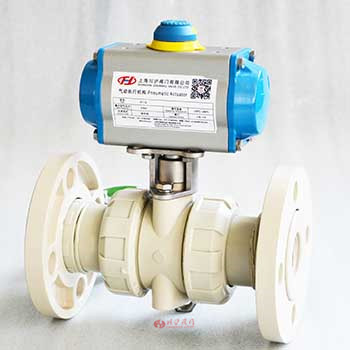

氣動塑料球閥圖片
