產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動球閥氣動球閥
氣動三通衛生級球閥 | CHQ684F\CHQ685F

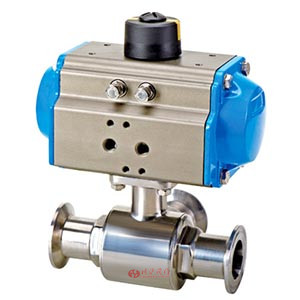

氣動三通衛生級球閥圖片

氣動三通衛生級球閥 產品說明
氣動三通衛生級球閥經過精密檢驗流程和嚴格品質管理,采用內外拋光和滅菌處理。采用卡箍快裝式連接,全包的F4密封,沒有死角方便拆卸、清洗、維修,其中三通衛生級球閥適用于衛生級管路介質換向、分流、合流、混流。配氣動執行器、電動執行器實現自動化控制。

氣動三通衛生級球閥 性能參數
公稱通徑 Φ20-Φ102
閥體材質 304、316、316L
連接方式 卡箍快裝式、焊接式
壓力等級 PN1.0MPa、PN1.6MPa
結構形式 浮動球芯直動式;浮動球芯三通T型、三通L型
閥座密封

PTFE:-30℃~180℃

PPL :-30℃~250℃

閥芯材質 304、316、316L
適用介質 食品、醫藥、包裝機械、灌裝機械等衛生級別工況使用
設計標準 ISO、DIN、IDF、SMS、3A
氣動三通衛生級球閥 執行器參數
雙作用 ?通氣開、通氣關,氣源故障保持當前位置
單作用氣開式 通氣開、斷氣關,氣源故障關閉
單作用氣關式 通氣關、斷氣開,氣源故障打開
可選附件

換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆

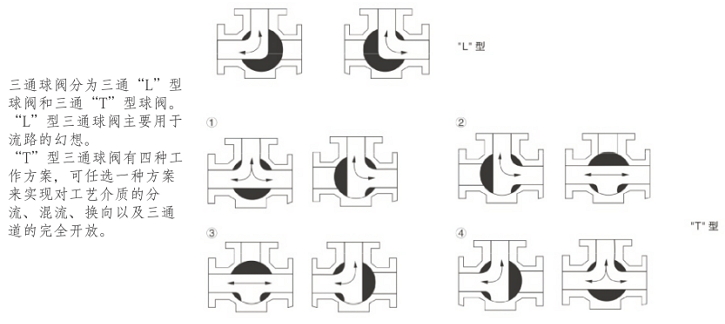

氣動三通衛生級球閥 流向圖

氣動三通衛生級球閥流向圖

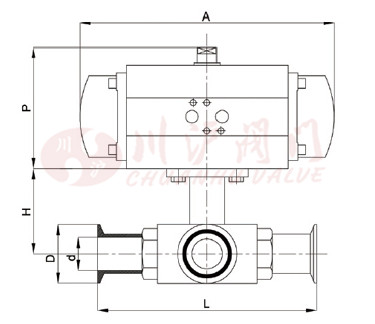

氣動三通衛生級球閥 結構圖

氣動三通衛生級球閥結構圖

氣動三通衛生級球閥 連接尺寸
ISO

三通式

d D L P A H
Φ19 16 50.5 105 115 158 45
Φ25 21 50.5 120 137 177 48
Φ32 29 50.5 130 137 177 48
Φ38 35 50.5 140 147 196 48
Φ45 42 64 - 165 225 48
Φ51 47 64 164 165 225 58
Φ63 59 77.5 195 165 225 58
Φ76 72 91 218 182 273 65
Φ89 80 106 230 199 304 65
Φ102 97 119 260 199 304 74

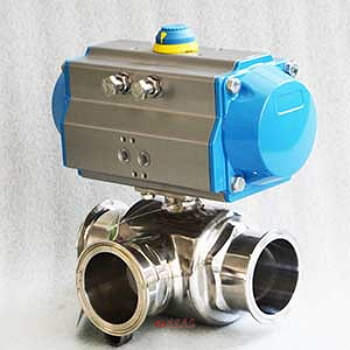

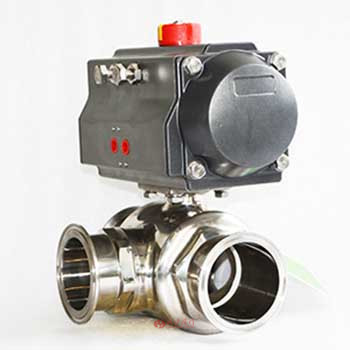

氣動三通衛生級球閥 圖片

氣動三通衛生級球閥圖片 氣動三通衛生級球閥圖片
