產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動球閥氣動球閥
氣動法蘭塑料球閥 | CHQ641F-10S

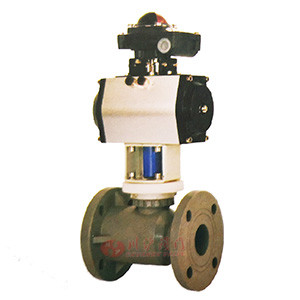

氣動法蘭塑料球閥圖片

氣動法蘭塑料球閥 產品說明
氣動法蘭塑料球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質，分別適合于不同工況的客戶現場，如清水、腐蝕性介質、常溫溶劑等場合使用，配上單作用或雙作用氣動執行器后，可以通過4-7公斤的壓縮氣源實現對閥門的開閉控制，也可以選配閥門定位器來實現對管道介質流量大小的調節。

氣動法蘭塑料球閥 性能參數
名稱 材質
閥體 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
內塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
閥桿 RPP、PVDF、PPH、ABS、UPVC、CPVC

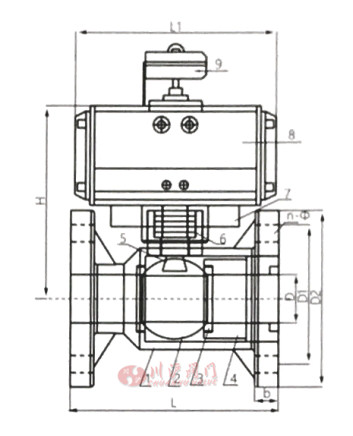

氣動法蘭塑料球閥 結構尺寸圖

氣動法蘭塑料球閥結構圖

氣動法蘭塑料球閥 連接尺寸
公稱
通徑
DN
(mm)		 D2 D1 L L1 H b n-d 平臺中心距 閥桿尺寸 參考氣動執行器
D1 JIS DIN ANSI 雙作用 單作用
15 95 65 70 65 60 120 140 170 14 4-14 50/70 ￠12.2*9.7 32/52 63
20 105 75 75 75 70 120 140 170 16 4-14 50/70 ￠12.2*9.7
25 115 85 90 85 80 140 140 180 16 4-14 50/70 ￠15.2*12.5
32 135 100 95 100 90 145 150 200 16 4-18 70/89 ￠23.4*18 63 75
40 145 110 105 110 98 165 150 205 16 4-18 70/89 ￠23.4*18 83
50 160 125 120 125 120 180 165 230 18 4-18 70/89 ￠23.4-18 75 92
65 180 145 140 145 140 220 190 240 22 4-18 89/102 ￠25.1*19.7 83 105
80 195 160 150 160 152 250 190 250 25 8-18 89/102 ￠27*19.5 125
100 215 180 175 180 190 280 260 295 25 8-18 89/102 ￠30.8*23.8 110 140
125 245 210 210 210 216 320 300 325 30 8-18 102/125 22*22 127/140 160
150 280 240 240 240 240 360 390 370 30 8-23 102/125 22*22 160/190 190
200 335 295 290 295 298 400 535 480 35 8-23 125 22*22 210 210
250 395 350 355 350 362 500 590 530 38 12-23 125 22*22 240 240
300 455 400 400 400 432 500 640 585 40 12-23 125 22*22 270 270

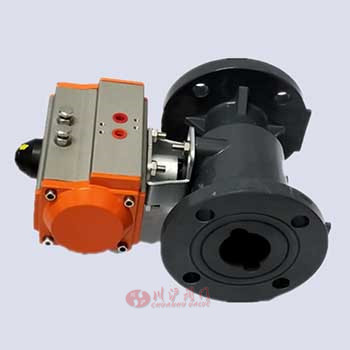

氣動法蘭塑料球閥圖片

氣動法蘭塑料球閥圖片 氣動法蘭塑料球閥圖片
