產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動球閥氣動球閥
超小型一片式氣動球閥 | CHSQ611F

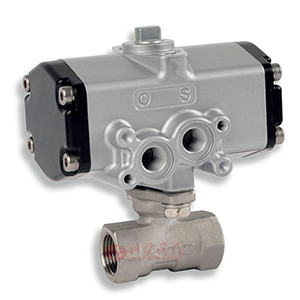

超小型一片式氣動球閥圖片

超小型一片式氣動球閥 產品說明
超小型一片式氣動球閥采用硅溶膠精密鑄造不鍋鋼閥體及鋁合金氣缸,外表美觀,強度離。其中一片式連接具有林構緊凌、體積小、重握輕、密射性酸好、啟閉靈活(啟閉只需把球體轉動90°,方便而迅速),安裝方便等特點,主要用于石油、化工、右金,電力,制藥,食品等各個領域中。本系列一片式球閥可裝上相應的氣動裝置,以實現遙控式自動控制,閥門適用溫度-20-180℃。

超小型一片式氣動球閥 性能參數
型號 通徑DN 材質 壓力
CHCQ611F-1PC 1/4" 3/8" 1/2" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 304或316 0.6-1.0-1.6MPa
CHCQ611F-2PC(三通) 1/4" 3/8" 1/2" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 304或316 1.0-1.6-2.5MPa

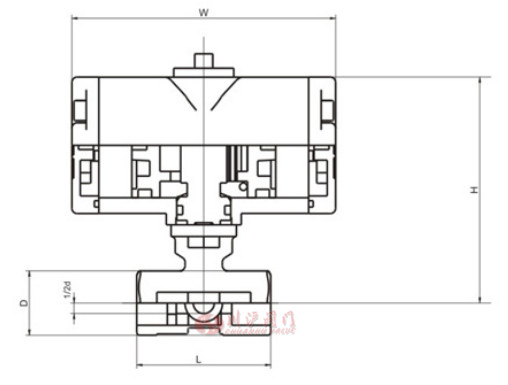

超小型一片式氣動球閥 結構尺寸圖

超小型一片式氣動球閥結構圖

超小型一片式氣動球閥 連接尺寸
DN d D G L H W
in mm
1/4 6 4.5 21 1/4 44 75 88
3/8 10 7 21 3/8 45 75 88
1/2 15 9.2 25 1/2 56 78 88
3/4 20 12.5 33 3/4 59 78 88
1 25 15 37.5 1 74 80 88
1-1/4 32 20 47 1-1/4 78 85 88
1-1/2 40 25 52 1-1/2 85 93 88
2 50 32 65 2 99 114 105
2-1/2 65 40 83 2-1/2 128 207 168
3 80 50 95 3 151 223 180
