產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
真空蝶閥 | GI

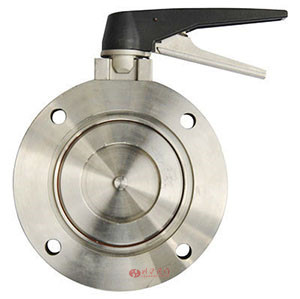

真空蝶閥圖片

真空蝶閥 產品說明

GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

真空蝶閥 技術參數
適用范圍(Pa) 10^5～1.3×10^-6
閥門漏率(Pa.L/S) ≤1.3×10^-4.
適用溫度 -25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠)
閥門主要部件材料 不銹鋼或碳鋼
法蘭標準 JB919
安裝位置 任意

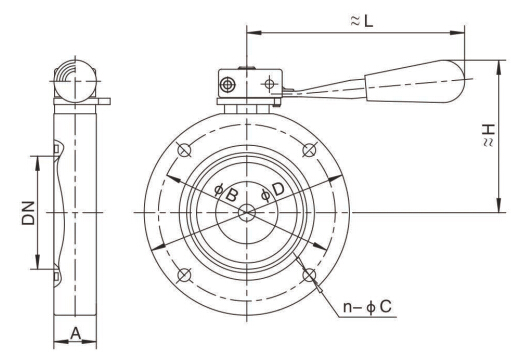

真空蝶閥 結構尺寸圖

真空蝶閥 結構圖

真空蝶閥 連接尺寸
型號 通徑
(DN)		 OD (PB H A L n-OC
GI-25 25 70 55 64 22 104 4-7
GI-32 32 78 64 68
GI-40 40 85 70 72 116
GI-50 50 110 90 85 4-9
GI-63 63 130 110 96 26 132
GI-80 80 145 125 108 30 154
GI-100 100 170 145 120 4-12
GI-125 125 195 170 136 35 197
GI-150 150 220 195 150 8-12
GI-200 200 275 250 185 40 242
GI-250 250 330 300 2X9 45 330
GI-300 300 380 350 245 55 8-14
GI-400 400 500 465 312 60 435 8-18

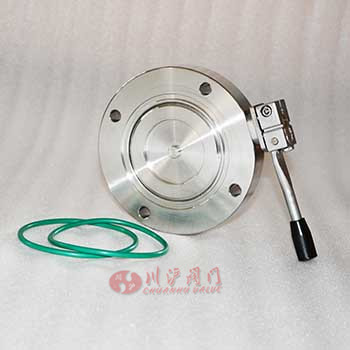

真空蝶閥圖片

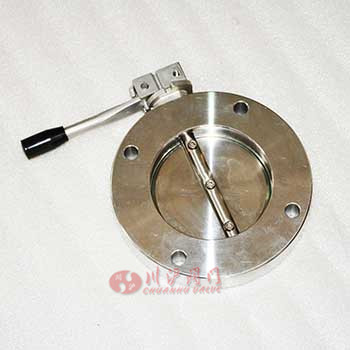

真空蝶閥圖片 真空蝶閥圖片
