通風蝶閥 | D341W

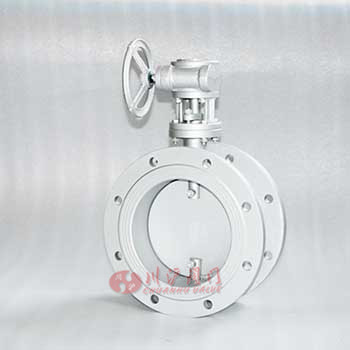

通風蝶閥圖片

通風蝶閥 產品說明
通風蝶閥采用與閥體相同材料加工成密封圈，通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤0.5MPa，本通風蝶閥設計合理，力矩小，操作方便，啟閉迅速，重量輕、價格便宜。通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

通風蝶閥 材質
零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨
通風蝶閥 性能參數
公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
通風蝶閥 結構尺寸圖

通風蝶閥結構圖

通風蝶閥 連接尺寸
DN D D1 B b Z-￠d L1 L H
50 140 110 100 8 4-13 70 230 200
100 210 170 110 12 4-18 116 270
150 265 225 8-18 141 330
200 320 280 140 16 8-18 170 390
250 375 335 12-18 197 440 215
300 440 395 170 12-22 220 515
350 490 445 12-22 250 565
400 540 495 190 16-22 270 630 310
450 595 550 16-22 300 680
500 645 600 20 20-22 325 730 105
600 755 705 210 20-26 510 1006
700 860 810 24-26 560 1118
800 975 920 24-28 618 1300 120
900 1075 1020 250 24-28 668 1400
1000 1175 1120 28-28 718 1500
1200 1375 1320 32-30 818 1720 150
1400 1575 1520 300 36-30 918 1920
1500 1690 1630 24 38-30 1000 2010
1600 1790 1730 40-30 1050 2110
1800 1990 1930 44-30 1150 2410 180
2000 2190 2130 48-30 1250 2610
2200 2405 2340 350 28 52-33 1350 2660 210
2400 2605 2540 56-33 1450 3060
2500 2705 2640 56-33 1553 3200 250
2600 2805 2740 60-33 1655 3300
2800 3030 2960 400 30 64-36 1755 3500
3000 3230 3160 68-36 1760 3700

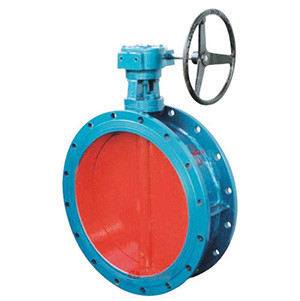

通風蝶閥圖片

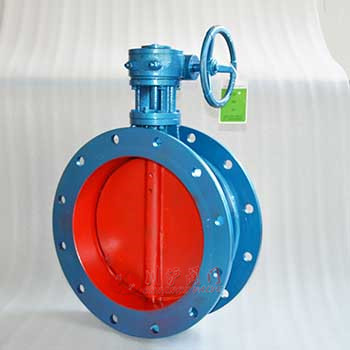

通風蝶閥圖片 通風蝶閥圖片
