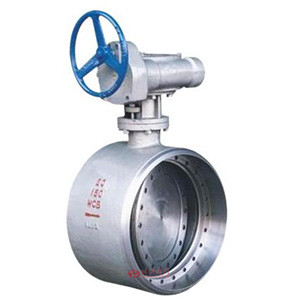

D63H、D363H PN10~PN160 焊接蝶閥、不銹鋼焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用
焊接蝶閥結構特點
1、焊接蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、不銹鋼焊接蝶閥密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小
5、金屬焊接蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用
焊接蝶閥型號執行標準
設計規范:GB/T 12238
結構長度:GB/T 12221
法蘭連接:GB/T 9113
試驗與檢驗:GB/T 13927
產品標識:GB/T 12220
型號 | D363H-10 D363H-16 D363H-25 D363H-40 |
D363H-10P D363H-16P D363H-25P D363H-40P |
D363H-10R D363H-16R D363H-25R D363H-40R |
|
工作壓力(MPa) | 常壓1.0~4.0 高壓5.0~10.0 | |||
適用溫度(℃) | ≤425 | ≤200 | ||
適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
閥桿 | 2Cr13 | 304 | 316L | |
閥體密封面 | 堆焊 507 | - | - | |
蝶板密封面 | 304+柔性石墨 | 304+PTFE | 304+PTFE | |
填料 | 柔性石墨 | PTFE | PTFE |
公稱通徑 | 結構長度 (標準值) |

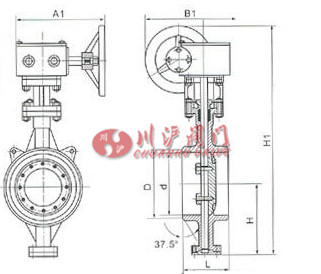

外形尺寸(參考值 ) | 連接尺寸(標準值) | |||||||||||||
L | H | Dt363H | Dt663H | Dt963H | PN4.0MPa | |||||||||||
毫米 | 英寸 | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 530 | 250 | 255 | 165 | 125 | 4-18 | |||
65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 |
250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 |
300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 |
350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 |
400 | 6 | 216 | 310 | 350 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 |
450 | 8 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 |
500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 1415 | 575 | 714 | 755 | 670 | 20 |
