產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 蝶閥蝶閥
手動粉體蝶閥 | LF

手動粉體蝶閥圖片

手動粉體蝶閥 產品說明
粉體蝶閥,粉末蝶閥水泥蝶閥由粉體板、NBR密封圈,覆以耐磨高分子材料加工而成,具有重量輕、安裝維護簡便等特點,是一種性價比極高的氣動粉體閥門。有手動、電動、氣動、齒輪馬達帶動等驅動裝置,可互為調換。雙法蘭氣動粉體蝶閥帶有2個相同的法蘭面;而單法蘭氣動粉體蝶閥部配有一個伸出的連接環用以安裝軟套管。緊湊的結構、超輕的重量,使您安裝使用更加方便;工業化的設計加上復合閥板的使用提供了好的密封效果和長的使用壽命。粉體蝶閥可以廣泛使用于粉末、水泥、面粉等粉體介質的使用場合,達到很好的使用效果.

手動粉體蝶閥 材質
型號 BLF
公稱通徑 DN100-DN400
壓力(Mpa) 0.6-1.6
主要零件 閥體 壓鑄鋁合金
閥板 碳鋼內襯板,覆以耐磨高分子材料
密封圈 丁晴橡膠(NBR)
適用介質 水泥、泥漿、粉體
適用溫度(℃) -15--100

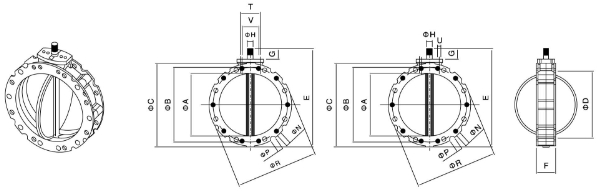

手動粉體蝶閥單法蘭 結構尺寸圖

手動粉體蝶閥 結構圖

手動粉體蝶閥 連接尺寸
型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

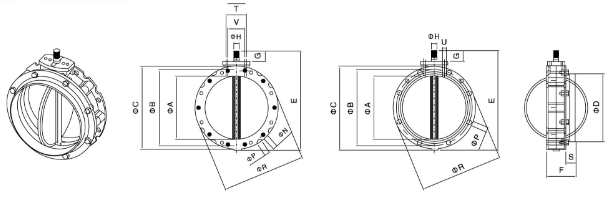

手動粉體蝶閥雙法蘭 結構尺寸圖

手動粉體蝶閥結構圖

手動粉體蝶閥 連接尺寸
型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

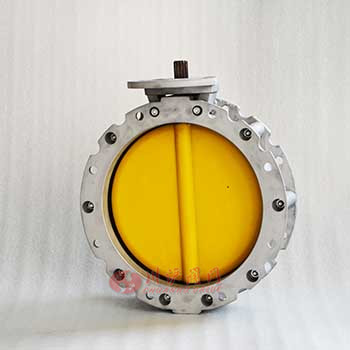

手動粉體蝶閥圖片

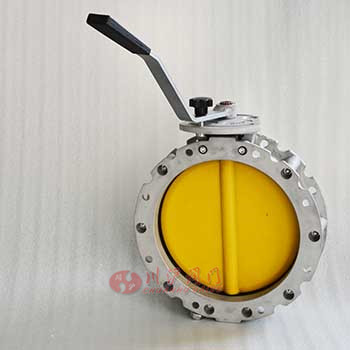

手動粉體蝶閥圖片 手動粉體蝶閥圖片
