產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
伸縮蝶閥 | SD343H

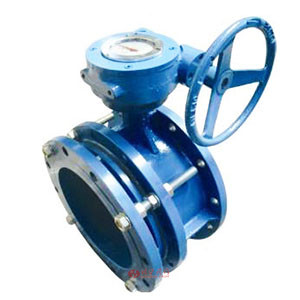

伸縮蝶閥圖片

伸縮蝶閥 產品說明

伸縮蝶閥適用于公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。

設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999

伸縮蝶閥 技術參數
公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
伸縮蝶閥 材質
零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨

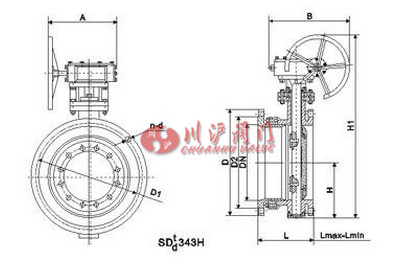

伸縮蝶閥 結構尺寸圖

伸縮蝶閥結構圖

伸縮蝶閥 連接尺寸
公稱
通徑		 外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值)
H H1 設計
大長度		 設計
小長度		 設計
長度		 A B 0.6MPa 1.0MPa 1.6MPa
毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 80 309 186 156 171 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 95 337 190 160 175 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 98 347 198 166 182 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 114 373 228 188 208 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 128 405 240 201 220 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 139 440 246 206 226 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 174 612 265 219 242 400 425 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 215 693 295 240 267 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 270 802 327 272 300 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 305 991 368 308 338 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 325 1037 370 310 340 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 360 1127 392 332 362 535 580 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 445 1377 441 375 408 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 505 1496 460 400 430 750 550 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 560 1584 499 445 475 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 630 1676 520 460 490 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 680 1760 600 530 565 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 795 2018 675 571 623 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 900 2363 760 683 722 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 1100 2723 860 770 815 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 1124 2844 930 830 880 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 1292 3127 1020 920 970 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

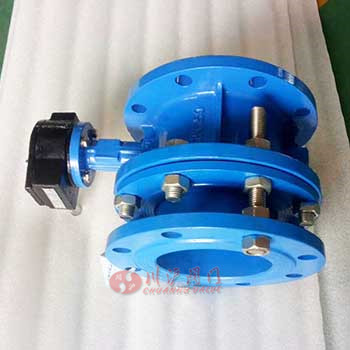

伸縮蝶閥圖片

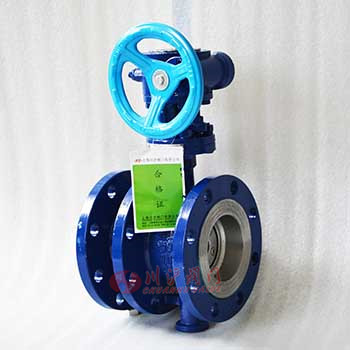

伸縮蝶閥圖片 伸縮蝶閥圖片
