產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
軟密封對夾蝶閥 | D71X

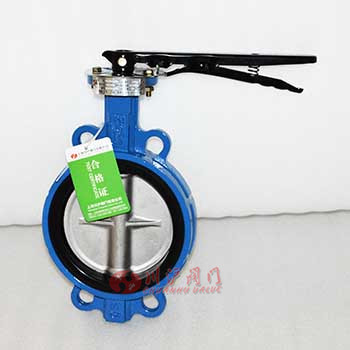

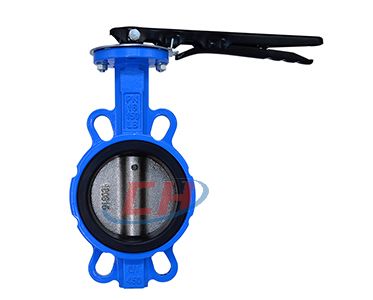

軟密封對夾蝶閥圖片

軟密封對夾蝶閥 產品說明
軟密封對夾蝶閥是由手柄和蝶閥組成，連接方式為對夾連接。選用不同的密封介質可以適用于不同的場合，密封面有丁晴橡膠（適用溫度≤80℃）、聚四氟乙烯（適用溫度≤150℃），廣泛適用于液體、粉體、和顆粒物場合。選用襯氟對夾蝶閥可以使用在腐蝕性高的場合。因?yàn)轵?qū)動力為手柄，使用在口徑較小的場合。

軟密封對夾蝶閥 材質
零件名稱
Part?name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone?rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon?steel,SS416,SS304,SS316°
產品型號
Products?Model 		CHD7X-10/16
公稱通徑
Nominal?Diameter 		DN32-DN200
公稱壓力(MPa)
Nominal?Pressure 		PN1.0-1.6MPa
適用介質
Applicable?medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable?temperature 		-10~110℃
軟密封對夾蝶閥 結構尺寸圖

軟密封對夾蝶閥結構圖

軟密封對夾蝶閥 連接尺寸
規格Size φD1/φD2 4- φd1/φd2 H1 H2 L L1 L2 單重Kg
DN32 85.00 14.00 143 51 32 30 142 1.02
100.00 18.00
DN40 98.50 19.00 173 56 33.5 30 176 1.5
110.00 19.00
DN50 107.00 19.00 183 59 42 32 176 1.9
125.00 19.00
DN65 119.00 19.00 196 68 45 47 176 2.3
145.00 19.00
DN80 154.50 23.00 208 89 45 65 176 2.7
155.75 24.00
DN100 175.00 ????? 19.00 232 103 52.1 91 215 4.2
190.50 19.00
DN125 210.00 23.00 252 117 55 112 260 5.8
216.00 23.00
DN150 240.25 23.50 272 130 56 146 260 7.4
240.25 23.50
DN200 292.00 24.60 305 164 61 194 260 11.7
296.00 25.00

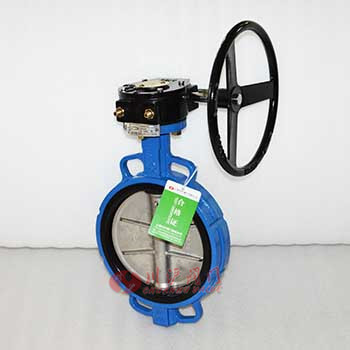

軟密封對夾蝶閥圖片

軟密封對夾蝶閥圖片 軟密封對夾蝶閥圖片
