產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
襯氟法蘭蝶閥 | D341F46

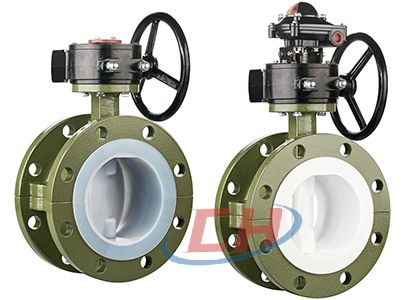

襯氟法蘭蝶閥圖片

襯氟法蘭蝶閥 產品說明
襯氟法蘭蝶閥D341F46，氟塑料襯里耐腐蝕閥門是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法至于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能做成各類閥門和壓力容器。
在抗腐蝕材料中，聚四氟乙烯具有不可比擬的優異性能，除了熔隔堿金屬，元素氟及芳香經類外，在各種濃度的鹽酸、硫酸、硝酸。王水、有機酸、強氧化劑、濃、烯酸交替、堿交替和給中有機溶劑中均呈情性反應將聚四氟乙烯內襯于閥門內壁，既克服聚四氟乙烯強度低的缺點，又解決了閥門主體材料抗腐蝕性能差，成本高的不足。另外，聚四氟乙烯除了具有優異的化學穩定性外，其防污、防粘性好、動靜摩擦系數值極小且相近，減摩潤滑性能良好，將其作為閥門啟、閉件的密封副、可降低密封面間摩擦力，減小閥門操作扭短，提高產品使用壽命，其使用范圍還可擴展到食品、醫藥工業。 氟塑料內襯材料擴展到PTEE（F4）、RPTFE（RF4）、FEP（F46）、PCTFE（F3）、PFA（可溶F4）。PVDF（F2）等。

襯氟法蘭蝶閥 材質
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 襯里/閥座 PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5 緊固銷 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE（F4）
7 填料壓蓋 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 緊固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

 45 1Cr18Ni9 0Cr18Ni9

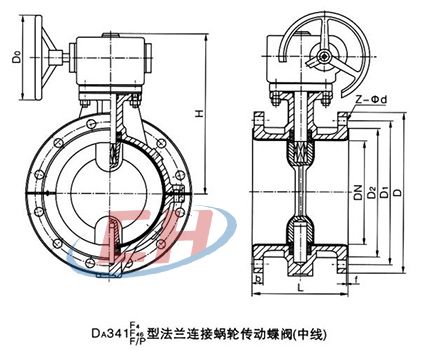

襯氟法蘭蝶閥 結構尺寸圖

襯氟法蘭蝶閥結構圖

襯氟法蘭蝶閥 連接尺寸
公稱通徑 長度 外形尺寸 連接尺寸
0.6MPa 1.0MPa 1.6MPa
mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
