產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 蝶閥蝶閥
衛生級快裝蝶閥 | WD81X

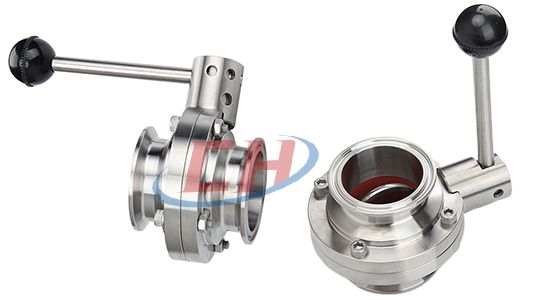

衛生級快裝蝶閥圖片

衛生級快裝蝶閥 產品說明
衛生級快裝蝶閥WD81X采用高精度數控加工,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染??焖俨鹧b閥,使閥門打開和維修快捷容易,使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品,酒類、飲料、 生化工業過程控制場合。

衛生級快裝蝶閥 技術參數
材質 304不銹鋼、316不銹鋼、316L不銹鋼等
公稱通徑 Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200(DIN)
公稱壓力 1.0MPa
密封材質 硅膠、EPDM橡膠等
控制方式 開關型、調節型
驅動方式 手柄、蝸輪、電動、氣動等

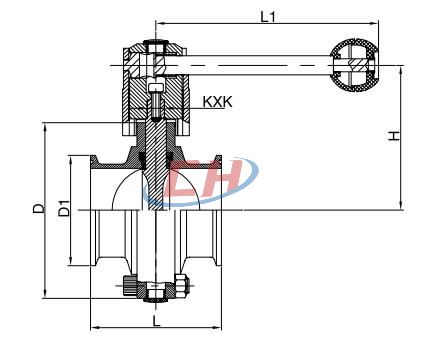

衛生級快裝蝶閥 結構尺寸圖

衛生級快裝蝶閥結構圖

衛生級快裝蝶閥 連接尺寸
SIZE D1 D L L1 H KxK
1/2" 25.4 78 66 126 86 8x8
3/4" 25.4 78 66 126 86 8x8
1" 50.5 78 66 126 86 8x8
1-1/4" 50.5 78 66 126 86 8x8
1-1/2" 50.5 86 70 126 90 8x8
45 64 90 74 126 92 8x8
48 64 95 76 126 95 8x8
2" 64 102 76 133 102 10x10
57 77.5 106 76 144 104 10x10
2" 77.5 115 80 144 109 10x10
3" 91 128 84 144 115 10x10
3.5" 106 139 86 144 123.5 11x11
4" 119 154 104 144 131 11x11
108 119 159 106 160 133.5 11x11
114 130 159 106 160 133.5 11x11
5" 144.5 185 122 220 146.5 11x11
133 155 185 122 220 146.5 11x11
6" 167 215 146 220 161.5 11x11
159 183 215 146 220 161.5 11x11
168.3 183 215 146 220 161.5 11x11
8" 217.4 285 166.8 284 199 14x14
219 233.5 285 166.8 284 199 14x14
