產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
矩形調節風閥 | JD341W

矩形調節風閥圖片

矩形調節風閥 產品說明
矩形調節風閥JD341W主要由閥體和配套執行機構組成，可用于低壓管道介質的通斷控制或流量調節。蝶閥采用我公司新型專利結構形式設計制造，具有結構緊，開啟扭矩小，氣密性高，安裝方便，流阻小等特點。本公司生產的風閥產品穩定可靠，廣泛應用于環保工程的通風氣體管道、VOC處理系統、除塵系統、電站、礦山、冶金、化工、機電、制藥、噴涂等行業，作為調節氣體流量的或切斷管道控制裝置。

矩形調節風閥 技術參數
材質 銹鋼（304、316、310S）/碳鋼/鍍鋅
驅動方式 手動手柄式/手動渦輪式
適應溫度 SUS304（600℃）1SUS316（800℃、SUS310S（1000℃）/碳鋼（230℃）、鍍鋅（230℃）
法蘭標準 激光切割法蘭/無縫翻邊法蘭/國標法蘭
泄漏率 普通硬密封型（≤等于1%）/軟密封型（≤0.5%）

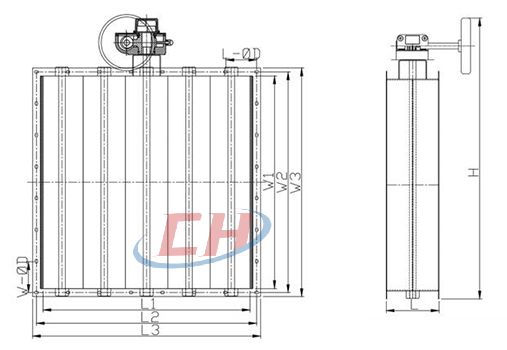

矩形調節風閥 結構尺寸圖

矩形調節風閥結構圖

矩形調節風閥 連接尺寸
公稱通徑(DN) 尺寸
L D1 D2 D3 N-φD H
100 150 100 134 162 4-11 320
200 200 200 234 262 8-11 420
300 300 300 336 366 8-11 522
400 300 400 438 466 12-11 642
500 300 500 538 566 16-11 742
600 300 600 638 666 16-11 842
700 300 700 748 782 20-11 950
800 300 800 848 882 24-11 1100
900 300 900 948 982 24-11 1200
1000 300 1000 1048 1082 28-11 1300
1100 300 1100 1148 1182 32-11 1400
1200 300 1200 1248 1282 32-11 1500
1300 300 1300 1348 1382 36-11 1600
1400 300 1400 1448 1482 40-11 1700
