產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥
ZAZP電動單座調節閥

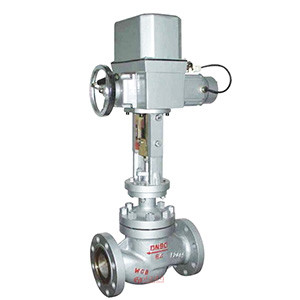

ZAZP電動單座調節閥 產品圖片

ZAZP電動單座調節閥 產品說明
ZAZP電動單座調節閥是靠接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。 ZAZP電動單座調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。

ZAZP電動單座調節閥 技術參數
公稱通徑 DN （ mm ）
（閥座直徑 DN ）		 20 25 32 40 50 65 80 100 125 150 200
（10）
 （12） （15） （20）
額定流量系數 Kv 直 線 1.8 2.8 4.4 6.9 11 17.6
 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
額定行程 （mm） 16 25 40 60
公稱壓力 PN（MPa） 1.0 1.6 4.0 6.4
固有流量特性 直線、等百分比
固有可調比 50
允 許 泄漏量 單 座 硬密封：Ⅳ級 軟密封：Ⅵ級
套 筒 硬密封： II 級 軟密封：Ⅵ級
工作溫度 t （ o C） -20~200 -40~250 -40~450 -60~450
信號范圍（ mA.DC ） 0~10 4~20
作用方式 電關式 電開式
使用環境溫度 （ o C） 電動調節閥： -20~70 o C 伺服放大器： 0~50 o C
使用環境濕度 電動調節閥：≤ 95% 伺服放大器：≤ 85%
電源電壓 220V 50Hz 380V 50Hz 24AC/DC
ZAZP電動單座調節閥 零部件參數
公稱通徑 DN （ mm ） 20 25 32 40 50 65 80 100 125 150 200
電動執行機構型 號 普通型 ZAZ-60 DKZ-310 ZAZ-60 DKZ-310 DKZ-410 DKZ-410 DKZ-510
電子型 JHZAZ1 JHZAZ2 JHZAZ3 JHZAZ3
電動執行機構推 力（ N ） 普通型 400 4000 400 4000 6400 6400 16000
電子型 2000 4000 6000 8000
全行程 時 間 （ S ） 普通型 12.5 20 32 48
電子型 30 30 48 60
消耗功率（ W ） 普通型 28 35
電子型 6 15 25 40
ZAZP電動單座調節閥 結構尺寸圖

ZAZP電動單座調節閥結構圖

ZAZP電動單座調節閥 連接尺寸
公稱通徑 DN 20 25 32 40 50 65 80 100 125 150 200
A 460 530 630
B 230 230
260
H 1 490 540 625
L 150 160 180 200 230 290 310 350 400 480 600
H 2 175 180 215 218 230 280 285 315 400 460 540
H 3 53 57.5 70 75 82.5 92.5 100 110 125 142.5 170
重量（Kg） PN 16 40 50 52 54 56 58 75 87 95 132 135 155
PN64 53 56 58 65 68 84 110 129 177 180 210
